Doppelstegplatten verstehen: Der technische Aufbau
Doppelstegplatten sind lichtdurchlässige Kunststoffplatten mit einem mehrwandigen Aufbau. Zwei oder mehr Deckschichten werden durch Stege verbunden. Dazwischen liegen Kammern. Dieses Prinzip sorgt für Steifigkeit bei geringem Gewicht. Die eingeschlossene Luft kann außerdem die Wärmedämmung verbessern.
Kapitel 1 hat die Grundlagen dazu bereits kurz vorgestellt. Hier geht es um die technischen Details dahinter: Wie Stege und Kammern funktionieren, woran Sie UV- und Funktionsseiten erkennen und warum Stegrichtung, Gefälle und Stirnseitenabschluss für eine dauerhaft saubere Konstruktion so wichtig sind.
Wichtig: UV-Schutz, Funktionsseiten und Einbaurichtung sind produktabhängig. Maßgeblich sind immer die Montagehinweise, Verlegehinweise und das Datenblatt des jeweiligen Produkts.

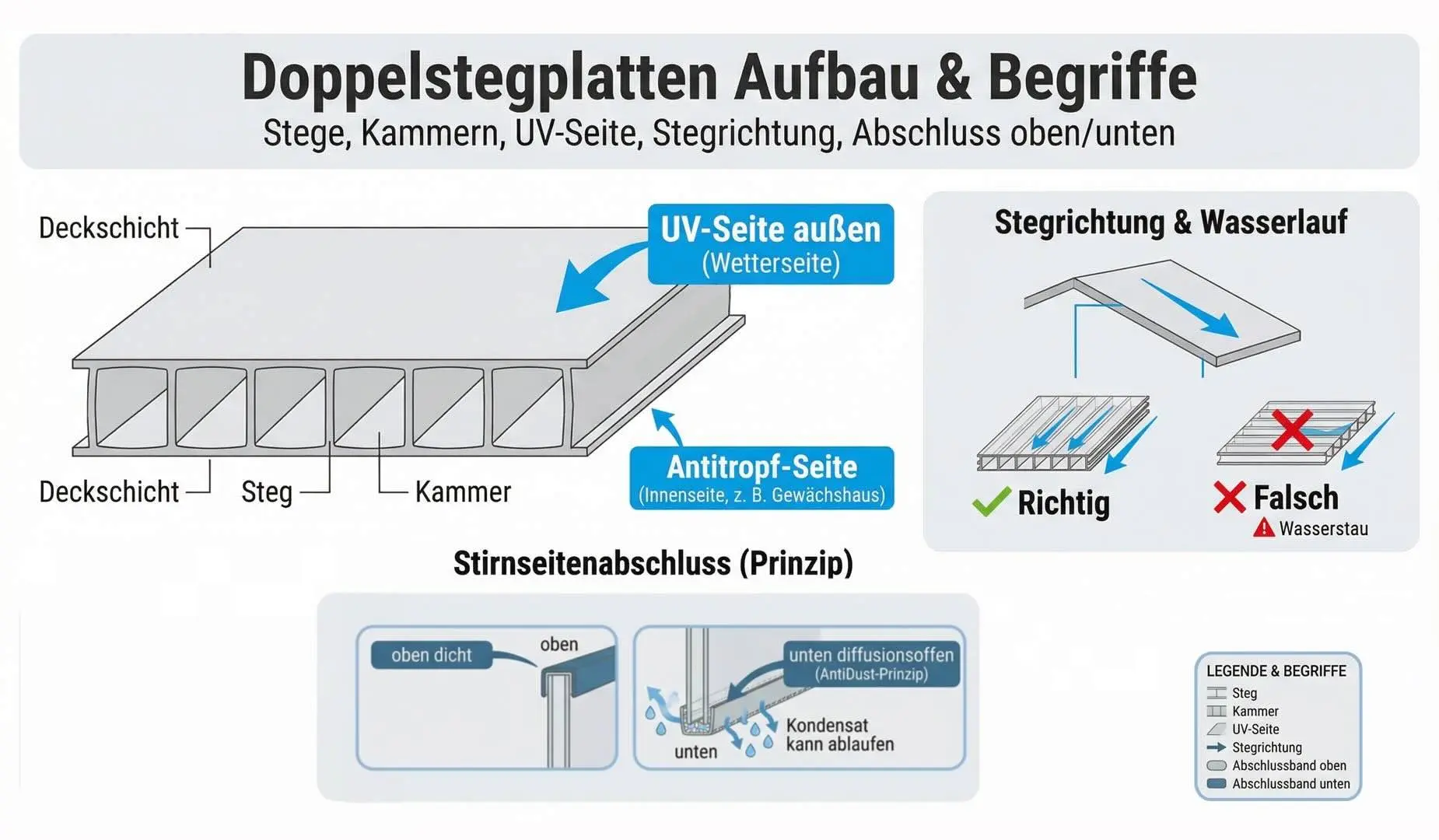

3.1 Ein Gerüst aus Deckschichten und Stegen
Der typische Aufbau einer Doppelstegplatte ist einfach zu erkennen: Außen liegen die Deckschichten. Im Inneren verbinden Stege die Schichten miteinander. Zwischen den Stegen entstehen Kammern. Die Architektur unterscheidet Doppelstegplatten von einschaligen Lichtplatten oder massiven Kunststoffplatten.
Man kann die Stege mit Rippen vergleichen. Sie erhöhen die Biegesteifigkeit der Platte, ohne dass sie massiv und schwer wird. Die Kammern bilden Luftpolster. Luft leitet Wärme schlechter als der Kunststoff selbst. Deshalb verbessert ein mehrwandiger Aufbau die Dämmwirkung.
Praktisch beeinflusst der Aufbau mehrere Punkte gleichzeitig: Stabilität, Gewicht, Lichtdurchlass, Dämmwirkung, Geräuschverhalten und die Führung von Kondensat in den Kammern. Für die Auswahl reicht deshalb nicht nur die Angabe „Doppelstegplatte“. Entscheidend ist, wie die Platte im Detail konstruiert ist.

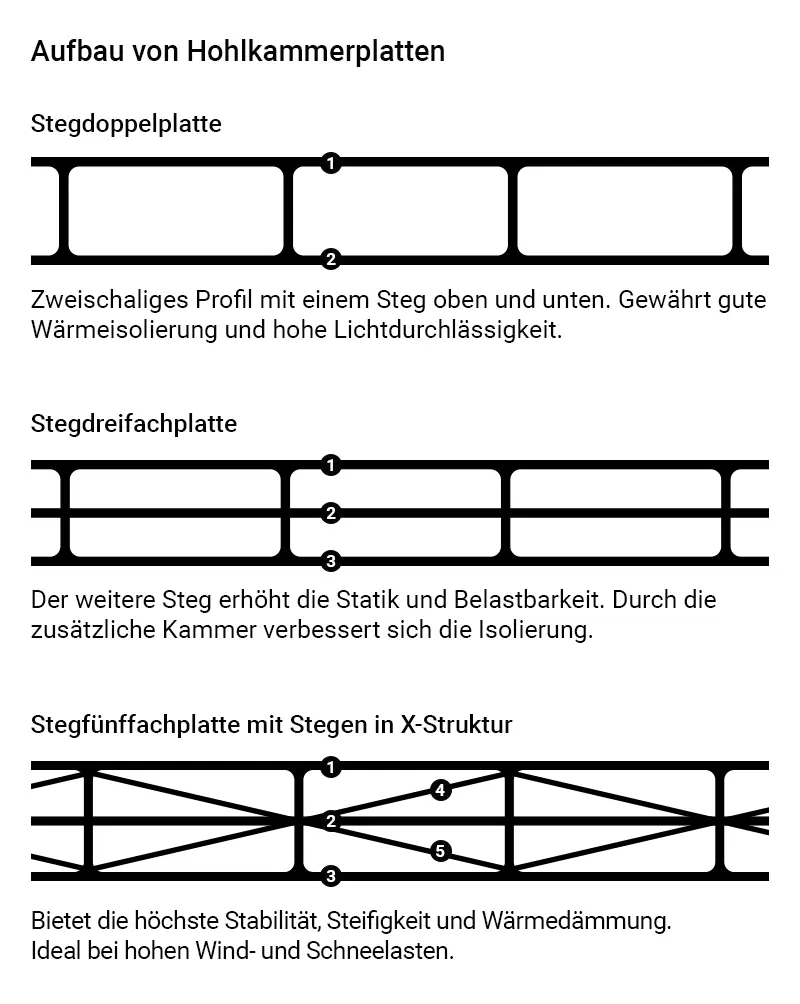

3.2 Wandungen, Kammern und X-Strukturen
Angaben wie 2-fach, 3-fach oder 5-fach beschreiben, wie viele Wandungen bzw. Kammerlagen eine Platte besitzt. Je mehr Wandungen und Kammern vorhanden sind, desto komplexer die Architektur. Komplexität kann die Steifigkeit und Dämmwirkung verbessern, sich aber auch negativ auf das Gewicht, den Lichtdurchlass und die Optik auswirken.
Zusätzlich gibt es Platten mit X-Strukturen. Dabei verlaufen diagonale Stege durch die Kammern. Sie können die Platte weiter versteifen. Wie stark dieser Effekt ist, hängt vom Produkt ab. Beachten Sie daher immer die technischen Werte im Datenblatt.
Hinweis: Mehr Kammern sind nicht automatisch besser. Für eine Terrassenüberdachung, ein Gewächshaus oder einen Carport können unterschiedliche Eigenschaften ausschlaggebend sein. Was zählt, ist das Zusammenspiel aus Plattenstärke, Aufbau, Lichtdurchlass, Dämmwert, Spannweite und Montagesystem.
3.3 UV-Seite und Funktionsseiten erkennen
Stegplatten besitzen gewöhnlich eine einseitige UV-Schutzschicht. Diese muss nach außen bzw. zur Wetterseite zeigen. Ist eine Platte falsch herum montiert, kann die ungeschützte Seite stärker altern. Mögliche Folgen sind Vergilbung und Versprödung.
Erkennbar ist die UV-Seite meist an der bedruckten Schutzfolie. Je nach Produkt können auch Pfeile, Hinweise auf der Folie oder Markierungen an der Kante vorhanden sein. Manche Platten besitzen einen beidseitigen UV-Schutz. Auch dann sollten Sie die Herstellerangaben prüfen, weil zusätzlich Funktionsseiten vorhanden sein können.
Funktionsseiten sind Oberflächen mit einer besonderen Aufgabe. Dazu gehören zum Beispiel Antitropf-Beschichtungen für Gewächshäuser oder strukturierte Seiten für bestimmte Lichtwirkungen. Solche Seiten müssen in der vorgegebenen Richtung montiert werden.
Tipp: Markieren Sie die UV-Seite vor Zuschnitt und Montage mit einem ablösbaren Klebeband. So bleibt die Einbaurichtung erkennbar, auch wenn die Platte gedreht, verarbeitet oder zwischengelagert wird.
Die Schutzfolie bleibt während Zuschnitt und Montage möglichst lange auf der Platte. Sie bewahrt die Oberfläche vor Kratzern und zeigt die Einbaurichtung an. Nach der Montage sollte sie zeitnah entfernt werden. Bleibt sie zu lange in der Sonne, können Klebereste haften bleiben.
3.4 Stegrichtung, Wasserlauf und Kondensat
Bei Bedachungen müssen die Stege in Wasserlaufrichtung liegen. Das bedeutet: Die Kammern verlaufen parallel zum Gefälle. So werden Feuchtigkeit und Kondensat aus dem Inneren herausgeführt.
Kondensat in den Hohlkammern ist kein zwangsläufiger Mangel. Temperaturunterschiede, Luftfeuchtigkeit und Witterung können dazu führen, dass sich innen Feuchtigkeit niederschlägt. Entscheidend ist, dass Nässe ablaufen und abtrocknen kann.
Liegen die Stege quer zum Gefälle, wird der Ablauf erschwert oder sogar verhindert. Resultat: Staunässe. Gelangt zusätzlich Schmutz in die Kammern, entstehen schnell sichtbare Streifen oder dunkle Verfärbungen. Bei dauerhaft feuchten Bereichen steigt außerdem das Risiko von Algenbildung.

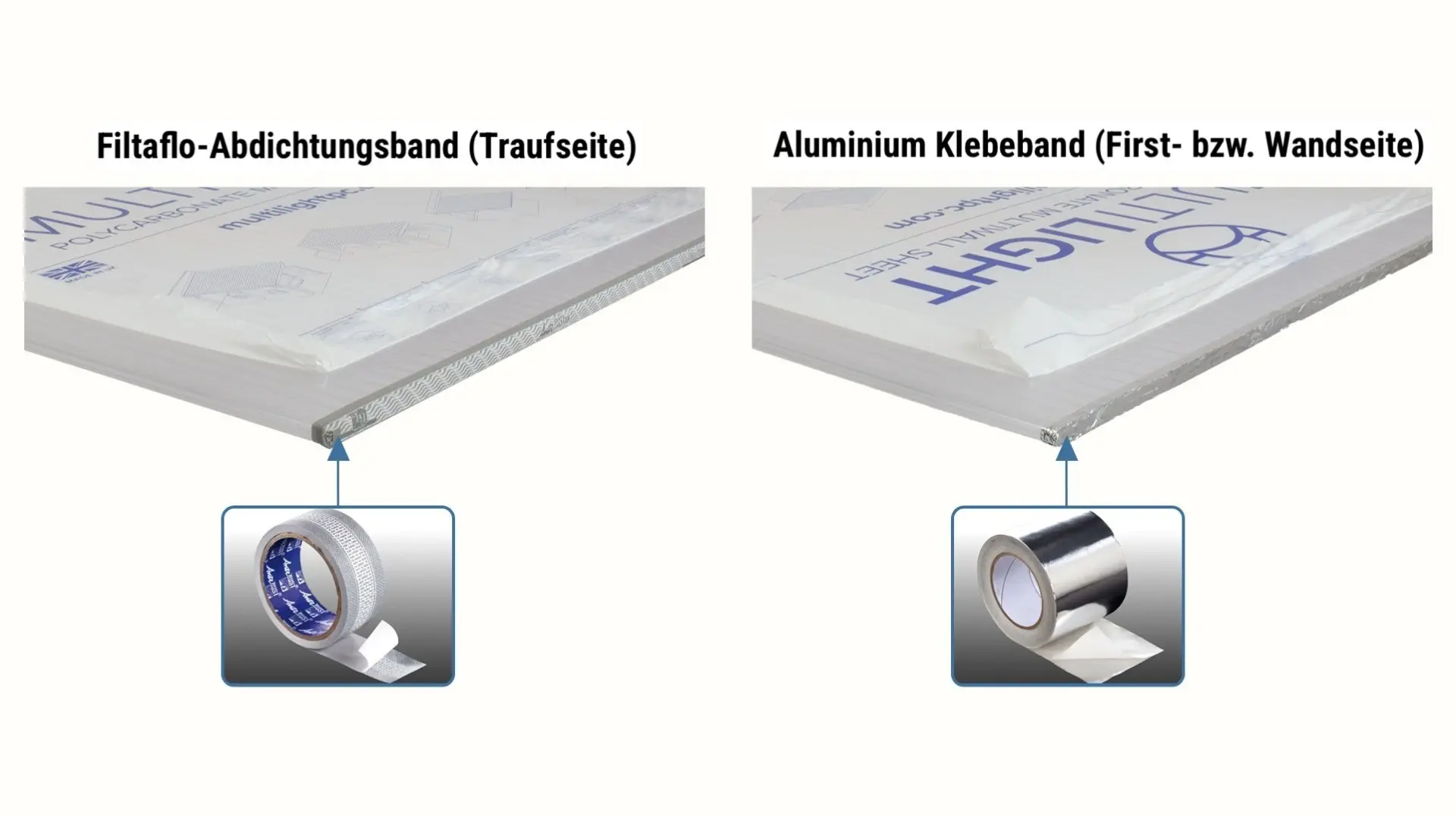

3.5 Stirnseitenabschluss: Oben dicht, unten diffusionsoffen
Die offenen Stirnseiten der Platte brauchen einen passenden Abschluss. Dabei wird zwischen oberem und unterem Plattenende unterschieden. Das obere Ende liegt meist zur Wand oder zum First. Das untere Ende liegt zur Traufe, also dort, wo Wasser abläuft.
In vielen Systemen wird die obere Stirnseite dicht abgeschlossen, damit weder Regenwasser noch Schmutz oder Insekten in die Kammern gelangen. Als Abschluss empfiehlt sich Aluminium-Klebeband. Die untere Stirnseite wird diffusionsoffen und damit entwässernd ausgeführt. Dafür ist Anti-Dust-Tape ideal. Es hält Staub und Schmutz zurück, lässt aber Feuchtigkeit entweichen.
Ein zusätzliches Abschlussprofil schützt die Stirnseite mechanisch. Es deckt das Klebeband ab, verbessert die Optik und hilft, die offene Kante vor Beschädigungen zu schützen. Achten Sie darauf, dass die Ablaufmöglichkeiten nicht blockiert werden.
Wichtig: Die Kammern sollten nicht luftdicht versiegelt werden. Wird die untere Stirnseite vollständig verschlossen, kann keine Feuchtigkeit entweichen. Die Folgen sind Staunässe, Schlieren und Algenbildung in den Kammern.
Die genaue Ausführung hängt von der jeweiligen Konstruktion ab. Deshalb gilt: Die Abschlüsse müssen zusammen- und zur Montageanleitung passen. Besonders bei Gewächshäusern, Carports und Terrassendächern darf in dieser Hinsicht nicht improvisiert werden.
3.6 Oberflächen, Lichtwirkung und Antitropf-Seite
Neben dem inneren Aufbau beeinflusst auch die Oberfläche, wie eine Stegplatte wirkt und wie sie eingebaut werden muss. Glasklare, glatte Platten bieten maximale Durchsicht und viel Licht. Allerdings fallen Schmutz und Kratzer stärker auf. Strukturierte oder diffuse Oberflächen streuen das Licht. Sie reduzieren die Blendung und kaschieren optisch feine Beeinträchtigungen.
Eine besondere Funktion hat die Antitropf-Seite. Sie kann bei Gewächshäusern hilfreich sein, da sie die Tropfenbildung auf der Innenseite reduziert. Ob und wie eine solche Beschichtung vorhanden ist, steht in den Produktangaben. Entscheidend ist auch hier die richtige Einbaurichtung.
Betrachten Sie die Lichtdurchlässigkeit immer produktbezogen. Also hinsichtlich dem Zusammenspiel aus Material, Farbe, Struktur, Plattenstärke und Kammeraufbau.
3.7 Toleranzen, Dehnung und Planungsspiel
Stegplatten können Maßtoleranzen aufweisen und auf Temperaturwechsel reagieren. Kunststoff dehnt sich bei Wärme aus und zieht sich bei Kälte wieder zusammen. Deshalb dürfen die Platten nicht press eingebaut werden. Sie brauchen Spiel in den Montageprofilen, an Anschlüssen und den vorgesehenen Bewegungszonen.
Dieser Punkt wird in den Kapiteln zu Wärmeausdehnung, Befestigung und Montage noch ausführlich besprochen. So viel vorweg: Eine Stegplatte ist kein starres Bauteil. Sie muss im System geführt werden und sich bei Temperaturwechsel bewegen können.
Abschlussbänder und Montageprofile dürfen deshalb nicht isoliert geplant werden. Sie müssen zur Plattenstärke, zum Kammeraufbau und zur Einbausituation passen. Das gilt besonders bei längeren Platten, dunklen Farben und Flächen mit starker Sonneneinstrahlung.
Hinweis: Planen Sie Maßtoleranzen, Dehnungsspiel und Profilführung von Anfang an ein. Eine Platte, die zu eng sitzt, kann Geräusche, Undichtigkeiten oder Spannungsrisse verursachen.
3.8 Vor Zuschnitt und Montage prüfen
Vor dem Zuschnitt müssen die Einbaurichtung, UV-Seite, Stegrichtung und Stirnseiten klar definiert sein. Nur so lassen sich Fehler verhindern, die später nur schwer zu korrigieren sind. Was wirklich wichtig ist: Die Außenseite markieren, bevor die Platte gedreht, verarbeitet oder zwischengelagert wird.
Checkliste vor Zuschnitt und Montage
- Schutzfolie und Markierungen prüfen.
- UV-Seite beziehungsweise Außenseite bestimmen.
- Außenseite mit ablösbarem Klebeband markieren.
- Gefälle und Wasserlaufrichtung festlegen.
- Stege parallel zur Wasserlaufrichtung ausrichten.
- Obere und untere Stirnseite unterscheiden.
- Passende Abschlussbänder und Abschlussprofile bereitlegen.
- Schutzfolie an Randbereichen vor der Montage lösen oder umschlagen.
- Schutzfolie nach der Montage zeitnah vollständig entfernen.
