Profile für Doppelstegplatten: Was gehört wohin?

Eine funktionelle Montage von Doppelstegplatten ist nur mit passenden Profilen möglich. Sie halten die Platten, führen die Fugen, schützen die Kanten und erlauben bei Temperaturwechseln das Bewegungsspiel. Mit anderen Worten sind Profile kein beliebiges Zubehör, sondern zentrale Konstruktionselemente.

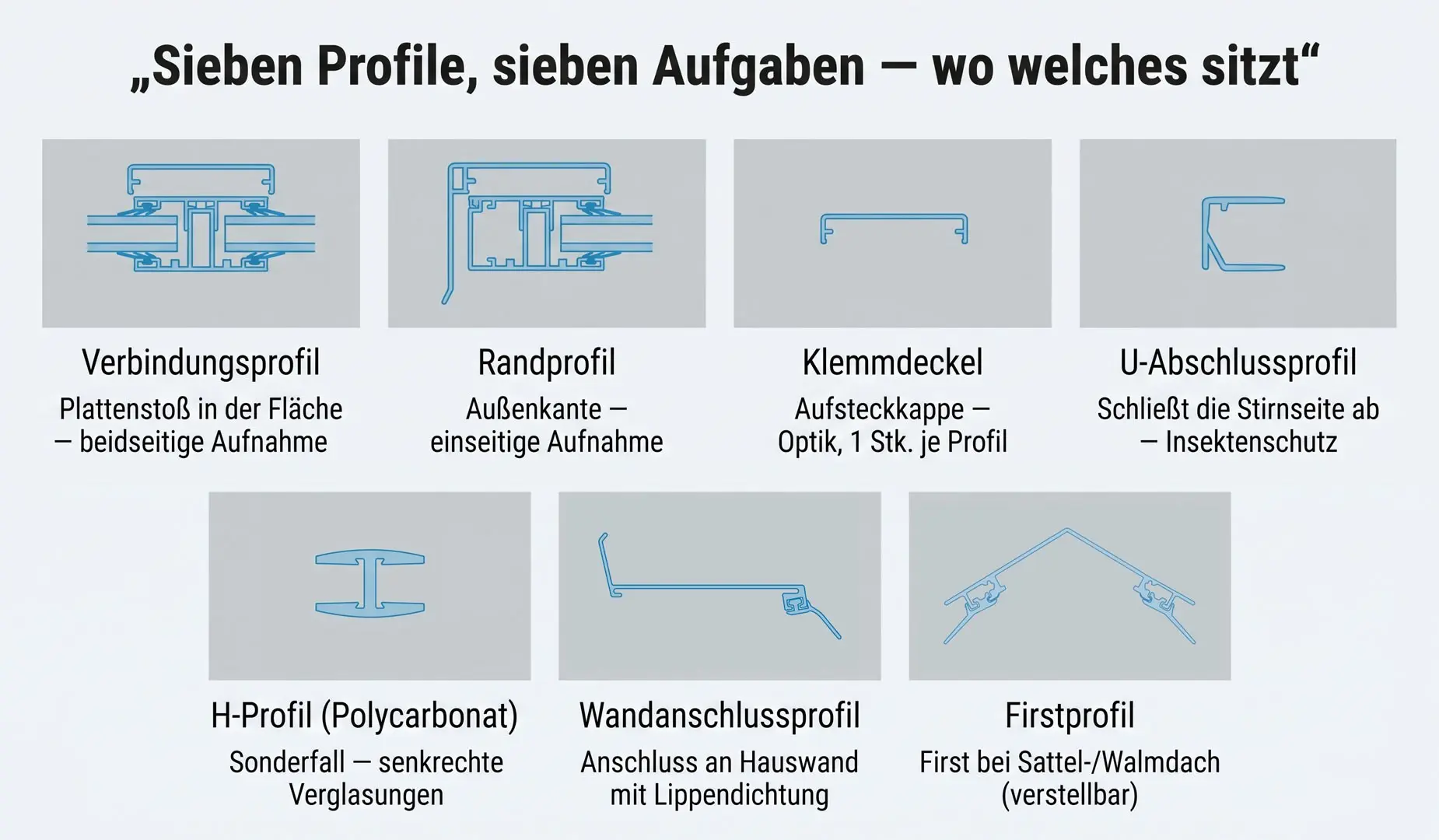

Im Anschluss erfahren Sie, welche Profilarten es gibt, wo sie eingesetzt werden und was die häufigsten Fehler bei der Planung und Nutzung sind. Konkret geht es um Verbindungsprofile, Randprofile, Klemmdeckel, U-Abschlussprofile, H-Profile, Wandanschlussprofile, Firstprofile und die passende Befestigung.

11.1 Drei Komponenten für eine funktionierende Montage

Bei einer Eindeckung mit Doppelstegplatten arbeiten drei Komponenten zusammen: Die Profile nehmen die Platten auf und führen die Fugen; die Dichtungen schließen Kontaktstellen gegen Wasser ab; die Befestigung hält das Profilsystem auf der Unterkonstruktion, ohne die Platten starr einzuklemmen.

Erst aus diesem Zusammenspiel entsteht eine dauerhaft funktionierende Eindeckung. Ein Profil ohne passende Dichtung bleibt an den Kontaktstellen anfällig. Eine Dichtung ohne geeignetes Profil löst weder Wasserführung noch Plattenaufnahme. Und falsche Schrauben können ein ansonsten gutes System schwächen.

Aufgaben der drei Komponenten

Profile: Formgebende Bauteile aus Aluminium oder Kunststoff. Sie nehmen die Platten auf, halten sie in Position, führen Fugen und schließen die Eindeckung nach außen ab. Außerdem leiten sie Wasser und Kräfte in die Konstruktion weiter.
Dichtungen: Elastische Bauteile im Montagesystem. Lippendichtungen schließen Kontaktstellen zwischen Profil und Platte. EPDM-Dichtscheiben dichten Schraubpunkte ab. Alu-Klebeband und Anti-Dust-Tape schützen die offenen Stirnseiten der Stegplatten.
Befestigung: Schrauben und andere mechanische Verbindungsteile fixieren die Profile auf der Unterkonstruktion. Sie müssen sicher halten und zugleich Bewegung durch Wärmeausdehnung zulassen.

Deshalb muss schon vor der Bestellung klar sein, wo Plattenstöße liegen, wo Außenkanten entstehen, wie Stirnseiten geschlossen werden und ob ein Wandanschluss oder Firstprofil nötig sind.

Tipp: Dichten Sie Profile nicht nachträglich mit Silikon ab. Ein verlässliches Montagesystem ist so aufgebaut, dass Profil, Dichtung und Befestigung im Verbund funktionieren. Nachträgliche Silikonfugen sind überflüssig und können problematisch sein, denn säurevernetzendes Silikon kann Polycarbonat chemisch angreifen.

11.2 Das Klemmprofil-System aus Verbindungs- und Randprofil sowie Klemmdeckel

Für geneigte Dächer mit Doppelstegplatten ist das Klemmprofil-System die übliche Bauweise. Es besteht aus Verbindungsprofilen für die Plattenstöße, Randprofilen für die Außenkanten und Klemmdeckeln als obere Abdeckung. Wichtig ist, dass die Profile zur Plattenstärke passen, auf der Unterkonstruktion sicher aufliegen und mit der vorgesehenen Befestigung montiert werden können.

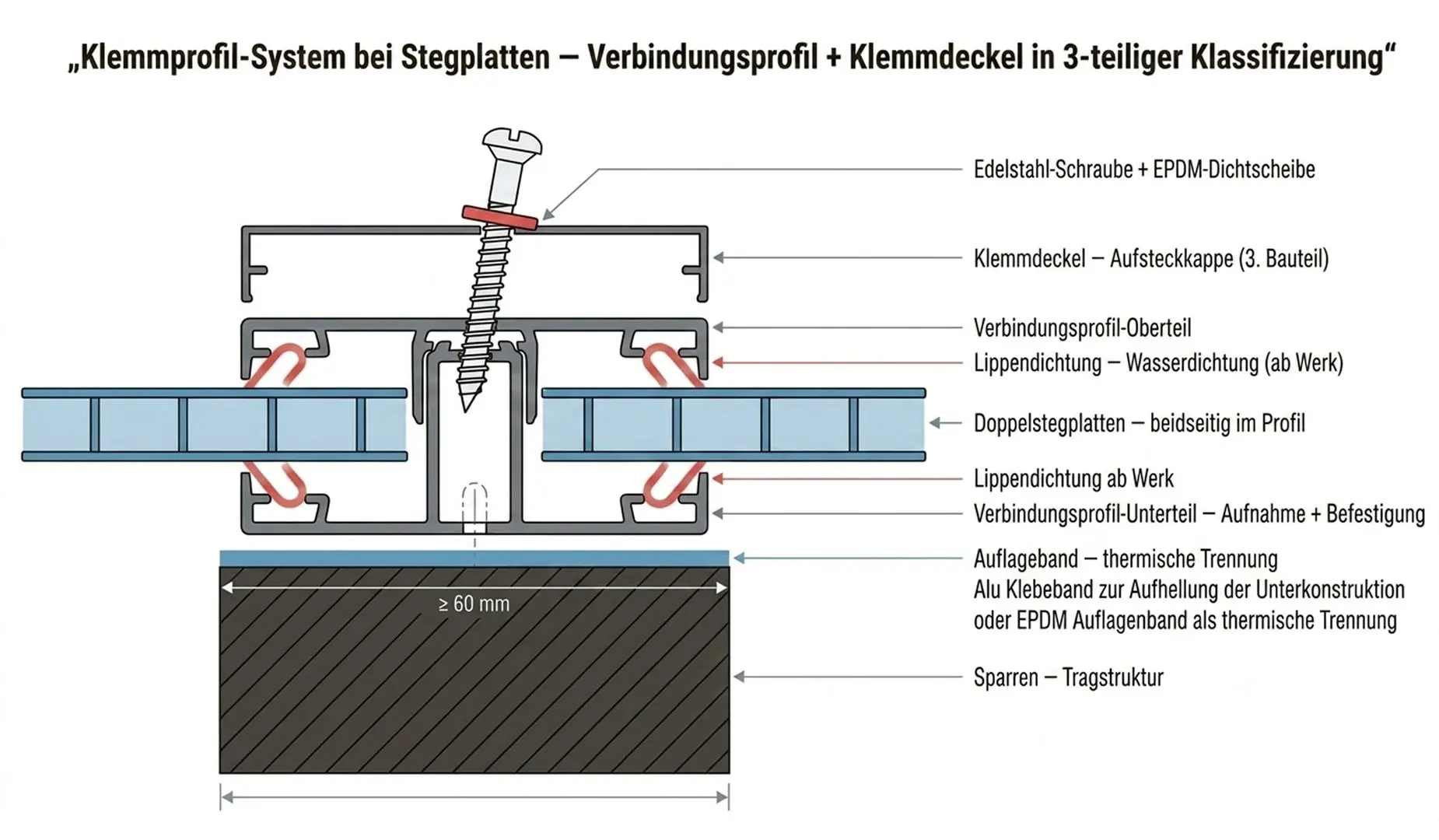

Explosionszeichnung eines Klemmprofilsystems für Doppelstegplatten mit Unterteil, Oberteil, Dichtung und Klemmdeckel

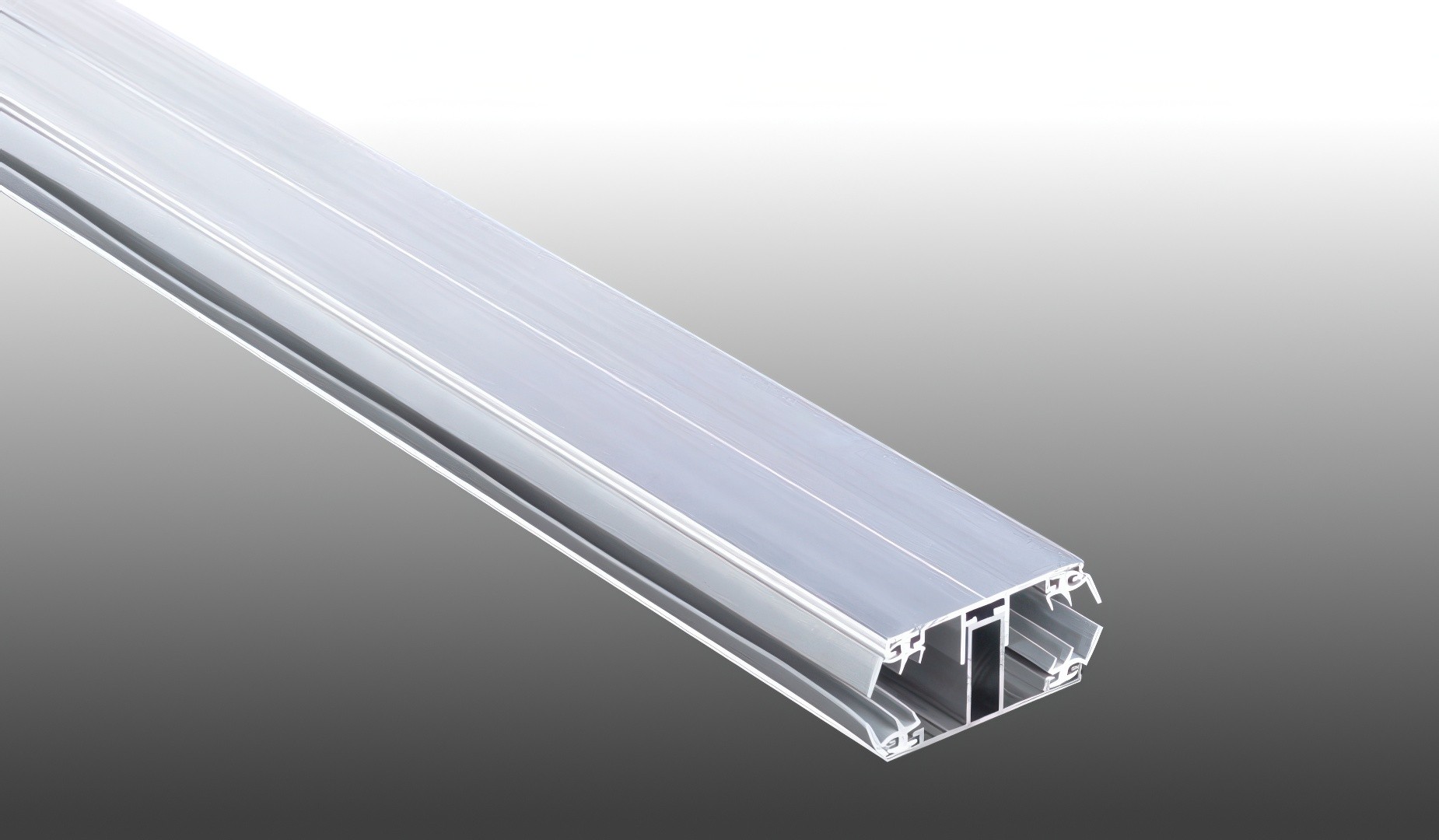

Verbindungsprofil: Für die Plattenstöße

Das Verbindungsprofil sitzt dort, wo zwei Platten aneinanderstoßen. Es nimmt beide Plattenkanten auf, führt die Fuge und sorgt dafür, dass der Plattenstoß konstruktiv sauber gelöst ist. Pro Plattenstoß wird ein Verbindungsprofil benötigt.

Wichtig: Der Plattenstoß gehört auf einen tragenden Sparren oder ein geeignetes Auflager. Nur dort kann das Profil sicher befestigt werden und die Lasten aus Platte, Schnee und Wind weitergeben.

Randprofil: Für die Außenkanten

Das Randprofil sitzt an den äußeren Seiten der Eindeckung. Dort endet die Dachfläche, und es liegt nur eine Plattenkante im Profil. Randprofile sind deshalb anders zu betrachten als Verbindungsprofile in der Mitte der Fläche.

Merke: Bei einem Dach mit mehreren Plattenbahnen werden innen Verbindungsprofile und außen Randprofile benötigt. Die Anzahl ergibt sich aus der Plattenaufteilung.

Klemmdeckel: Obere Abdeckung

Der Klemmdeckel wird von oben auf das Verbindungs- oder Randprofil gesteckt. Er deckt Schrauben und Profiloberseite ab, sorgt für einen sauberen Abschluss und schützt den Profilbereich zusätzlich vor Witterung. Der Einsatz ist ratsam, aber optional, da er wesentlich eine dekorative Funktion hat.

11.3 Stirnseiten abschließen

Doppelstegplatten basieren auf offenen Hohlkammern. An den Stirnseiten können deshalb Schmutz, Insekten und Feuchtigkeit eindringen. Der Abschluss muss zwei Aufgaben lösen: Am oberen Plattenende soll kein Wasser in die Kammern gelangen; am unteren Plattenende muss Kondensat wieder austreten können.

Dafür werden die Stirnseiten unterschiedlich behandelt. Oben wird die Platte mit Alu-Klebeband verschlossen; unten schützt ein diffusionsoffenes Anti-Dust-Tape vor Schmutz und Insekten, aber lässt Feuchtigkeit entweichen. Das U-Abschlussprofil wird anschließend aufgesteckt und schützt die Plattenkante sowie den Stirnseitenabschluss mechanisch.

Oben dicht, unten diffusionsoffen

Oberes Plattenende: Hier wird die Stirnseite mit geeignetem Alu-Klebeband dicht geschlossen. So soll verhindert werden, dass Regenwasser von oben in die Kammern eindringt.
Unteres Plattenende: Hier wird diffusionsoffen abgeschlossen, meist mit Anti-Dust-Tape. Es hält Schmutz und Insekten zurück, lässt Kondensat aber entweichen.
U-Abschlussprofil: Es schützt die offene Plattenkante und den Stirnseitenabschluss. Es wird erst nach dem Alu-Klebeband beziehungsweise Anti-Dust-Tape aufgesteckt.

Die Unterscheidung ist wichtig. Werden beide Stirnseiten gleich behandelt, kann Feuchtigkeit nicht richtig ablaufen oder Regenwasser in die Kammern eindringen. Das begünstigt Schmutzspuren, Algenbildung und eine dauerhaft trübe Optik.

11.4 H-Profile für senkrechte Flächen

H-Profile aus Polycarbonat verbinden zwei Stegplatten durch Klemmen, also ohne Verschraubung. Dafür werden die Platten einfach seitlich in das Profil geschoben. Das kann bei leichten, senkrechten Flächen praktisch sein, zum Beispiel im Gewächshausbau, bei einfachen Wandfüllungen oder im Hobbybereich.

Für geneigte Dächer sind H-Profile jedoch ungeeignet. Dort müssen Plattenstöße sicher befestigt, abgedichtet und gegen Wind- und Schneelasten gehalten werden. Für Terrassendächer, Carports oder Vordächer ist das Klemmprofil-System die richtige Wahl.

11.5 Wandanschluss und First

Wandanschluss- und Firstprofile lösen unterschiedliche Aufgaben. Beide sitzen an oberen beziehungsweise besonders wasserbelasteten Dachbereichen. Sie dürfen aber nicht verwechselt werden.

Wandanschlussprofil: Übergang zur Hauswand

Das Wandanschlussprofil wird dort eingesetzt, wo ein Pultdach an eine Hauswand anschließt. Es deckt den oberen Plattenrand ab und soll verhindern, dass Wasser hinter die Konstruktion läuft. Entscheidend ist nicht nur das Profil selbst, sondern auch die Abdichtung zur Wand.

Ein häufiger Fehler ist Hinterläufigkeit. Dabei läuft Wasser hinter das Profil und sammelt sich an Stellen, die schlecht abtrocknen. Das lässt sich durch eine ausreichend hohe Überdeckung, eine geeignete Abdichtung zur Wand und eine saubere Überdeckung der Plattenkante vermeiden.

Firstprofil: Nur bei echtem First

Ein Firstprofil wird bei Sattel- oder Walmdächern eingesetzt, also dort, wo zwei Dachflächen oben aufeinandertreffen. Es schließt den Firstbereich ab und führt Wasser von beiden Dachseiten weg.

Bei einem einfachen Pultdach an der Hauswand ist dagegen kein Firstprofil nötig. Dort gehört der obere Abschluss zum Wandanschluss.

11.6 Befestigung und Bewegungsspiel

Die Befestigung hält das Profilsystem auf der Unterkonstruktion. Sie muss sicher sein und Wassereintritt verhindern, darf die Platten aber nicht starr einklemmen, da sich diese bei Wärme ausdehnen und bei Kälte zusammenziehen. Möglich machen dies geeignete Schrauben, EPDM-Dichtscheiben und Bohrlöcher mit ausreichendem Spiel.

Worauf es bei der Befestigung ankommt

Schrauben: Sie müssen zum Profil, zur Unterkonstruktion und zur Belastung passen. Häufig werden Edelstahl- oder systemgerechte verzinkte Schrauben verwendet.
EPDM-Dichtscheiben: Sie dichten die Schraubstelle ab und dürfen nicht durch zu starkes Anziehen gequetscht werden.
Gleitfähige Bohrlöcher: Die Bohrlöcher müssen etwas größer sein als der Schraubendurchmesser. Nur so kann sich die Platte bei Temperaturwechseln bewegen, ohne dass Spannung entsteht.
Bewegungsspiel: Profile und Befestigung müssen die Wärmeausdehnung der Platten zulassen. Zu fest angezogene Schrauben können die Platte punktuell blockieren.
Materialverträglichkeit: Schrauben, Profile und Unterkonstruktion dürfen keine kritischen Korrosions- oder Kontaktstellen erzeugen.

Die Herstellerangaben sind maßgeblich. Schraubenabstände, Bohrlochdurchmesser und Dichtungen dürfen nicht frei verändert werden. Wer einzelne Teile ersetzt, beeinflusst unter Umständen die Funktion der gesamten Verbindung.

Wichtig: Eine gute Befestigung hält die Platte sicher, lässt aber Bewegung zu. Zu fest angezogene Schrauben, zu kleine Bohrlöcher oder ungeeignete Dichtungen können Spannungsrisse und Undichtigkeiten begünstigen.

11.7 Welches Profilset für welche Anwendung?

Die Auswahl der Profile wird leichter, wenn Sie vom Bauvorhaben ausgehen: Ein Terrassendach an der Hauswand braucht andere Abschlüsse als ein freistehender Carport oder eine senkrechte Seitenwand.

Terrassendach an der Hauswand (Pultdach)

Hier werden Verbindungsprofile an den Plattenstößen und Randprofile an den Außenkanten benötigt. Dazu kommen U-Abschlussprofile an den Stirnseiten und ein Wandanschlussprofil am oberen Plattenende. Oben werden die Stirnseiten dicht mit Alu-Klebeband geschlossen, unten diffusionsoffen mit Anti-Dust-Tape. Aus optischen Gründen empfiehlt sich die Verwendung von Klemmdeckeln.

Freistehendes Pultdach (zum Beispiel Carport)

Bei freistehenden Konstruktionen entfallen Wandanschlussprofile. Nötig sind jedoch Klemmprofile, also Verbindungs- und Randprofile sowie optional Klemmdeckel, und U-Abschlussprofile. Eine gelungene Montage zeichnet sich durch eine saubere Trauflösung und passende Abschlüsse an allen Plattenkanten aus.

Sattel- oder Walmdach

Für die Montage sind neben Verbindungs- und Randprofilen auch Stirnseitenabschlüsse erforderlich. Der Einsatz von Klemmdeckeln ist ratsam. Bei zwei aufeinander zulaufenden Dachflächen wird zusätzlich ein Firstprofil benötigt. Es sitzt am oberen Treffpunkt der Dachflächen und führt Wasser von beiden Seiten ab.

Senkrechte Verglasungen

Je nach Konstruktion kommen für Seitenteile und Wandfüllungen entweder Klemm- oder H-Profile infrage. Entscheidend ist, ob die Fläche nur verbunden oder auch dauerhaft abgedichtet und windstabil gehalten werden muss.

Thermisch anspruchsvollere Anwendungen

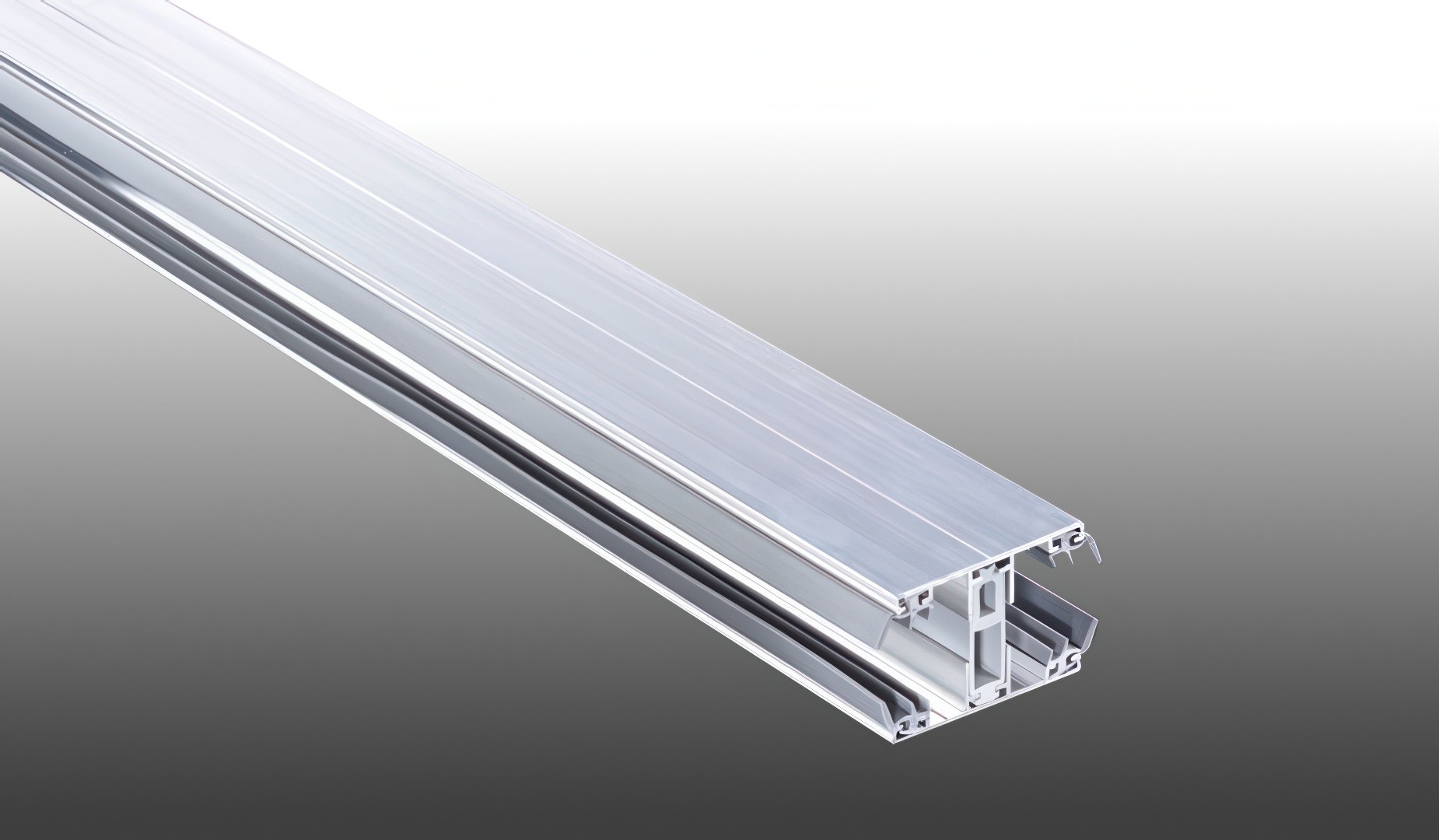

Bei Wintergärten, beheizten Anbauten oder Konstruktionen mit höheren Anforderungen an Wärmeschutz und Kondensatreduzierung können thermisch getrennte Aluprofile sinnvoll sein. Sie reduzieren Wärmebrücken im Profilbereich. Für einfache Vordächer oder unbeheizte Terrassendächer reicht dagegen häufig ein normales Komplettsystem, sofern es zur Platte und Konstruktion passt.

11.8 Checkliste herunterladen

Laden Sie die Praxis-Checkliste zu Profilen und Zubehör als PDF herunter. Sie hilft Ihnen, vor der Bestellung zu prüfen, ob Verbindungsprofile, Randprofile, Klemmdeckel, Stirnseitenabschluss, Wandanschluss, Befestigung und Dichtmaterial vollständig eingeplant sind.
