Doppelstegplatten planen: Richtig messen, passend bestellen

7.1 Erster Schritt: Projektcheck

Bevor Sie Maß nehmen, sollte klar sein, welche Fläche Sie planen und was diese leisten können muss. Ein Terrassendach wird anders geplant als ein Carport, Gewächshaus oder Seitenteil. Von der Entscheidung hängen nicht nur das Material und die Plattenstärke ab, sondern auch Plattenbreite, Profilsystem, Gefälle, Entwässerung und Zubehör.

Hilfreich ist ein kurzer Projektcheck. Er verhindert, dass Sie zwar exakt messen, später aber mit dem falschen Raster, ungeeigneten Plattenstärken oder fehlendem Zubehör weiterplanen.

4 typische Anwendungsfälle und Anforderungen

1. Terrassendach: Es zählen Wetterschutz, Privatsphäre, eine angenehme Helligkeit und Sommerkomfort. Prüfen Sie deshalb als Erstes, ob glasklare, opale, getönte oder sonnenreflektierende Platten besser passen. Auch Gefälle, Wandanschluss und Kondensatführung gehören von Anfang an zur Planung. Gut fahren Sie mit 16 mm Polycarbonat.
2. Carport: Beständigkeit sowie Witterungs- und Hagelschutz stehen im Vordergrund. Wichtig sind eine tragfähige Unterkonstruktion, passende Sparrenabstände und ein Profilsystem, das die Platten sicher führt. Bewährt haben sich 16 und 25 mm Polycarbonat in Bronze.
3. Gewächshaus: Hier geht es um eine optimale Lichtverteilung und Lichtdurchlässigkeit sowie Temperaturpufferung, Lüftung und Kondensat. Diffuse 6 und 10 mm Platten mit Antitropf-Ausführungen können sinnvoll sein. Gleichzeitig müssen Stegrichtung und Entwässerung sauber geplant werden.
4. Seitenteil oder Wand: Senkrechte Flächen werden anders belastet als Dächer. Winddruck, Befestigungspunkte, Kratzrisiko, Sichtschutz und Dehnungsspiel sind hier besonders wichtig. Für Wintergärten empfehlen sich thermisch getrennte 16 und 25 mm Platten.

Danach klären Sie die technischen Grundfragen: Welche Spannweiten entstehen? Welche Schnee- und Windlasten (richten sich nach DIBt-Lastzone) sind zu erwarten? Welches Gefälle ist möglich? Wo liegt die Traufe? Wie wird der Wandanschluss ausgeführt? Und wohin läuft das Wasser?

Die Details dazu folgen in eigenen Kapiteln. Für die Planung zählt an dieser Stelle vor allem: Spannweite und Gefälle legen den Rahmen für Unterkonstruktion, Plattenmaß und Entwässerung fest. Werden sie zu spät bedacht, lässt sich das nicht einfach durch einen anderen Zuschnitt retten.

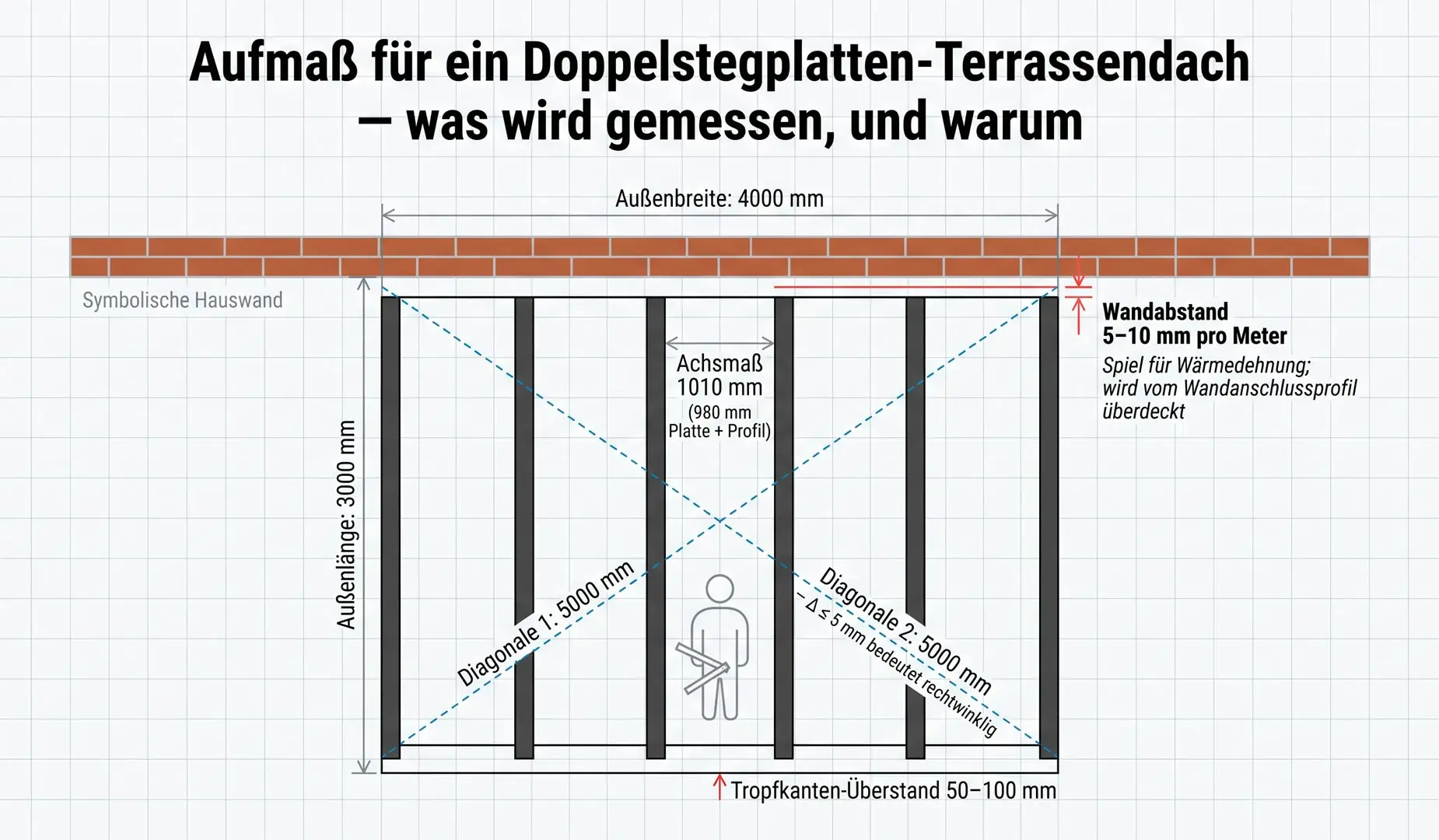

7.2 Aufmaß richtig machen

Das Aufmaß ist die Grundlage Ihrer Bestellung und der einzige Arbeitsschritt, der sich im Anschluss an die Warenlieferung nicht mehr korrigieren lässt. Also, nehmen Sie sich Zeit, messen Sie nicht nur die geplante Dachfläche, sondern auch die Bezugspunkte der Konstruktion und protokollieren Sie Ihre Ergebnisse auf einer Skizze.

Konstruktionsmaß, Plattenmaß und sichtbares Feld

In der Praxis entstehen häufig Fehler, weil unterschiedliche Maße vermischt werden. Für die Planung bzw. Bestellung sollten Sie drei Begriffe sauber trennen:

• Konstruktionsmaß (auch: Rohmaß): Das Außenmaß der Unterkonstruktion. Es reicht von der Sparrenaußenkante zur Sparrenaußenkante, von Traufe zu First.
• Plattenmaß (auch: Einbaumaß): Das tatsächliche Plattenformat. Es kann sich um ein Standardmaß oder individuelles Zuschnittmaß handeln.
• Sichtbares Feld (auch: Plattenfeld): Der Bereich der Platte, der nach Profilaufnahme und Randabdeckung sichtbar bleibt.

Profile verdecken – je nach System – einen größeren oder geringeren Teil der Platte. Gleichzeitig braucht das Material Bewegungsspiel für die thermische Ausdehnung. Deshalb ist das sichtbare Feld nicht identisch mit dem Plattenmaß und auch nicht identisch mit dem Rohmaß der Konstruktion.

Das Aufmaß scheitert selten an der Fläche selbst, sondern an den Übergängen. Wandanschluss, Traufe, oberes Plattenende und Randbereiche müssen deshalb genauso sorgfältig geplant werden wie Breite und Länge.

Übergänge erzeugen die meisten Planungsfehler

• Wandanschluss: Die Platte darf nicht einfach bündig an der Wand enden. Am Wandanschluss brauchen Sie Platz für das Anschlussprofil und ausreichend Bewegungsspiel für die Wärmeausdehnung. Planen Sie pro Meter Plattenlänge 5-10 mm Wandabstand ein.
• Traufe: An der unteren Dachkante muss das Wasser sauber abtropfen können. Ist der Überstand zu kurz oder falsch positioniert, läuft Wasser an der Konstruktion entlang. Daher sollte die Platte 50-100 mm über die Traufe hinausragen.
• First: Bei Pultdächern hat die Platte am First ein Abschlussprofil. Wenn die Platte hier bündig oder leicht zurückgesetzt sitzt, schließt das Profil dicht ab.
• Diagonale: Messen Sie beide Diagonalen der Konstruktion. Eine Differenz von mehr als 5 mm bedeutet, dass die Konstruktion nicht rechtwinklig ist.

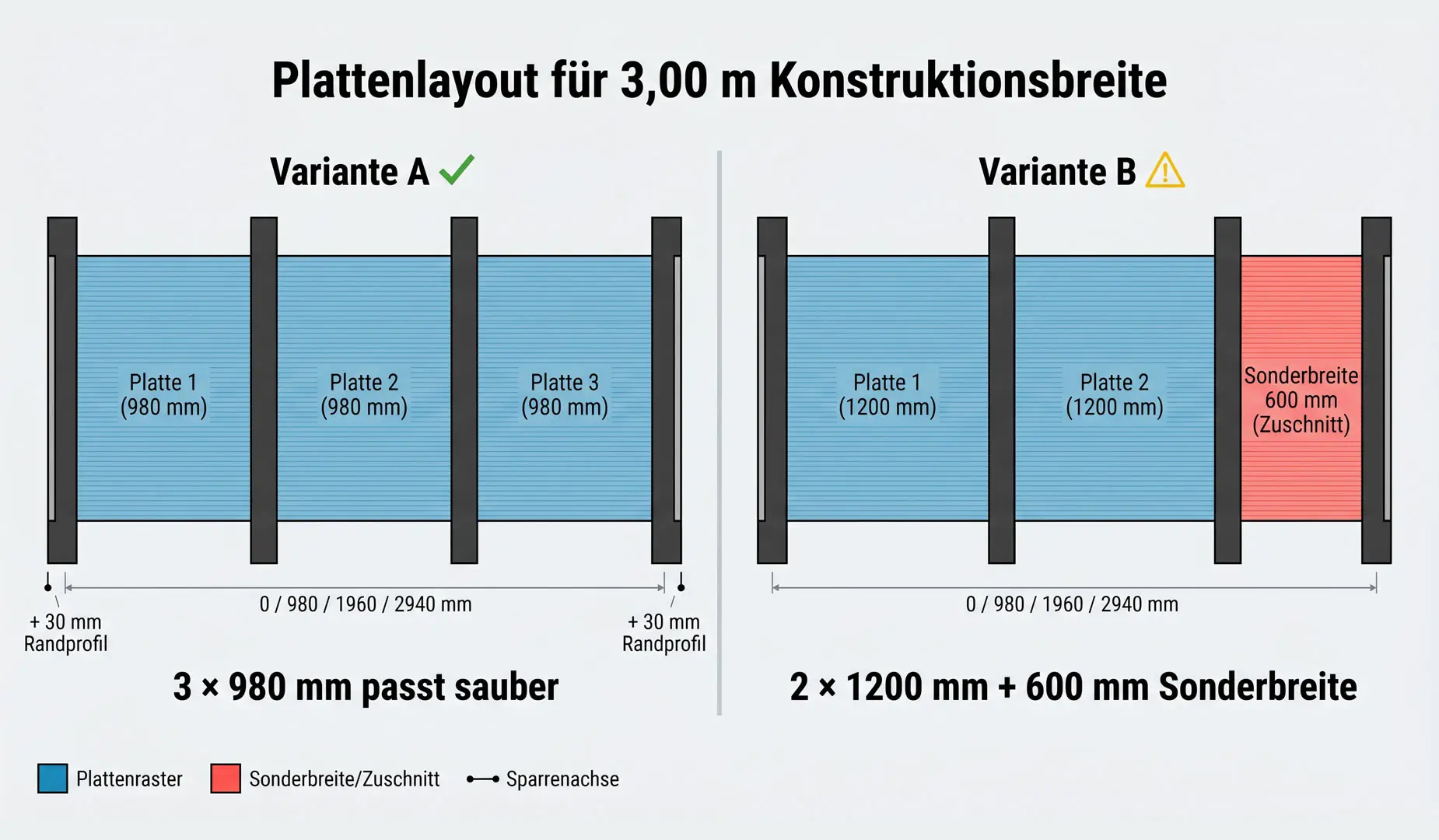

7.3 Plattenlayout mit 980 und 1200 mm planen

Stegplatten werden meist in den Standardbreiten 980 und 1200 mm angeboten. Welches Format besser passt, hängt nicht allein von der gewünschten Optik ab. Entscheidend ist, wie sich die Platten mit dem Sparrenraster, den Profilen und dem Randabschluss kombinieren lässt.

Raster zuerst, Zuschnitt danach

Die Plattenstöße sollten auf Sparren liegen. An den Stoßfugen kommen Verbund- oder Klemmprofile zum Einsatz, die auf eine tragende Auflage angewiesen sind. Mit anderen Worten: Wird das Sparrenraster ohne Blick auf die Plattenbreite geplant, entstehen durch unnötige Zuschnitte schmale Restfelder.

Das Planungsprinzip lautet daher: Erst die Gesamtbreite und das Sparrenraster prüfen, dann die passende Standardbreite wählen. In vielen Fällen ist eine Lösung mit möglichst gleichmäßigen Feldern besser als eine Variante mit schmalem Reststreifen.

Das Beispiel zeigt, dass es ums Ganze geht – Platten, Profile und Sparrenraster bilden eine Einheit. Im Zuge dessen gilt es auch das Dehnungsspiel zu berücksichtigen.

7.4 Dehnungsspiel

Stegplatten arbeiten bei Temperaturwechsel. Sie dehnen sich bei Wärme aus und ziehen sich bei Kälte wieder zusammen. Wird dieses Bewegungsspiel nicht eingeplant, kann die Platte im Profil drücken, sich beulen oder an den Enden Spannung aufbauen. Deshalb müssen Profile, Randabschlüsse und Anschlüsse die thermische Bewegung aufnehmen können.

Zur Einordnung: Polycarbonat dehnt sich als Richtwert um etwa 0,065 mm pro Meter und Kelvin aus. Bei einer 6 m langen Platte und einem Temperaturunterschied von 50 K kann daraus eine Längenänderung von rund 20 mm entstehen.

Achten Sie auf diese Bewegungszonen

• In Plattenlängsrichtung: Am oberen und unteren Plattenende muss genügend Spiel bleiben, damit sich die Platte bei Temperaturwechsel ausdehnen und wieder zusammenziehen kann. Als Orientierung werden häufig etwa 3 bis 4 mm Bewegungsspiel pro Meter Plattenlänge angesetzt. Maßgeblich sind jedoch die Vorgaben des verwendeten Systems.
• In der Breite: Profile müssen die Platte sicher führen, dürfen sie aber nicht zwangsverspannen. Profilaufnahme und Bewegungsspiel gehören deshalb immer zur Maßplanung. Je nach System werden seitlich meist einige Millimeter Spiel sowie eine ausreichende Profilaufnahme benötigt.
• An Profilen und Befestigungspunkten: Auch Abschlussprofile, Randprofile und Befestigungen müssen Bewegung zulassen und trotzdem dicht bleiben. Wenn ein System Bohrungen vorsieht, dürfen diese nicht press ausgeführt werden. Bei vielen Systemen wird die Platte jedoch über Profile gehalten und nicht direkt durchbohrt.

Diese Werte zeigen, warum Platten nicht press zwischen Wandanschluss und Traufe sitzen dürfen. Auch Breite und Randbereiche sollten nicht exakt auf Anschlag geplant werden. Die konkreten Spielräume ergeben sich aus Plattenmaterial, Plattenlänge, Profilsystem und Montageanleitung.

7.5 Standardlängen und Zuschnitt

Stegplatten werden – je nach Anbieter – in Standardlängen von 1000 bis 7000 mm angeboten. Aber nicht jede rechnerisch passende Länge ist auch praktisch sinnvoll. Viele entscheiden sich für lange Platten, weil weniger Stöße schöner aussehen; doch diese sind schwieriger zu transportieren, zu lagern und zu montieren. Prüfen Sie vor der Bestellung, ob die Anlieferung zum Bauwerk überhaupt möglich ist

Meist sind Standardlängen die beste Lösung, sofern sie sauber zur Konstruktion passen und genügend Bewegungsspiel erlauben. In allen anderen Fällen sollten Sie einen Zuschnitt-Service in Anspruch nehmen. Der spart Zeit und verhindert bauseitige Fehler.

Wann der Zuschnitt-Service lohnt

• Sondermaße, die nicht zur Standardlänge passen.
• Schräge Schnitte: Relevant bei Trapezformen und Walmdächern. Der millimetergenaue Werkstattschnitt ist jedem Bauschnitt überlegen.
• Mehrere gleiche Teile: Service ist schneller als fünf Einzelschnitte vor Ort und liefert gleichmäßigere Ergebnisse.

Vor allem bei langen Platten sollte zusätzlich geprüft werden, ob Transportweg, Lagerfläche und Montage mit Helfern möglich sind. Eine Platte, die rechnerisch passt, kann auf der Baustelle trotzdem unpraktisch sein.

7.6 Zubehör frühzeitig erfassen

Doppelstegplatten funktionieren nur im Verbund. Zur Bestellung gehören deshalb nicht nur die Platten, sondern auch Profile, Dichtungen, Abschlussbänder, Befestigungsmittel und passende Anschlüsse. Fehlt ein Teil, verzögert sich die Montage oder es muss vor Ort improvisiert werden.

Dieses Zubehör ist für jede Bestellung relevant

• Verbindungsprofile für Plattenstöße zwischen zwei Feldern.
• Randprofile für die äußeren Plattenränder.
• Wandanschlussprofile für den Übergang zur Hauswand oder zu aufgehenden Bauteilen.
• Trauf- oder Abschlussprofile für die untere Kante und den sauberen Wasserablauf.
• Dichtungen und Dichtbänder passend zum Profilsystem und zur Unterkonstruktion.
• Stirnseitenabschluss: Oben dicht, unten diffusionsoffen und entwässernd, je nach System mit Klebeband und Abschlussprofil.
• Befestigungsmittel: Schrauben, Dichtscheiben oder Systemzubehör nach Herstellerangabe.

Welche Ausführung im Detail nötig ist, hängt in erster Linie von der Konstruktion und dem Montagesystem ab.

7.7 Beratung: Angaben für Kalkulation

Eine solide Fachberatung gründet auf genauen Projektdaten. Das gilt auch, wenn Sie nur prüfen möchten, ob Plattenbreite, Zuschnitt und Zubehör zusammenpassen. Eine einfache Skizze mit Maßen ist dafür oft wertvoller als eine lange Beschreibung.

Wichtige Informationen für die Projektkalkulation

• Skizze der Konstruktion: Handskizze genügt, wenn Maße und Bezugspunkte klar sind.
• Außenmaße: Breite, Länge und bei Sonderformen alle relevanten Kantenlängen.
• Sparrenraster: Achsmaß, lichte Weite oder Außenmaß eindeutig benennen.
• Gefälle und Wasserlaufrichtung: wichtig für Stegrichtung und Entwässerung.
• Geplanter Einsatz: Terrassendach, Carport, Gewächshaus, Vordach, Seitenteil oder Sonderanwendung.
• Plattenwunsch: Material, Stärke, Farbe oder Lichtwirkung, soweit bereits festgelegt.
• Unterkonstruktion: Holz, Metall, vorhandenes Raster, geplante Profile und Anschlüsse.
• Besondere Bedingungen: Windlage, Schneelast, schwieriger Zugang oder Sonderzuschnitt.

Je vollständiger diese Angaben sind, desto leichter lassen sich Plattenlayout, Zuschnitt, Profilauswahl und Zubehörbedarf prüfen. Gleichzeitig werden Rückfragen reduziert, bevor die Bestellung ausgelöst wird.

7.8 Checkliste herunterladen

Laden Sie die Praxis-Checkliste zur Planung von Doppelstegplatten als PDF herunter. Sie hilft Ihnen, Aufmaß, Plattenlayout, Zuschnitt, Dehnungsspiel und Zubehör vor der Bestellung systematisch zu prüfen.
