Unterkonstruktion für Stegplatten: Darauf kommt es an

10.1 Was eine gute Unterkonstruktion leisten muss

Eine Unterkonstruktion für Doppelstegplatten muss mehrere Aufgaben gleichzeitig erfüllen. Sie trägt Platten, Profile und Zubehör; sie nimmt Schnee- und Windlasten auf; und sie bietet den Platten eine ebene Auflage und sorgt dafür, dass die Eindeckung nicht durch Verzug, Hitzestau oder ungeeignete Materialkontakte geschädigt wird.

Die Unterkonstruktion ist somit mehr als ein reiner Unterbau. Ihre Funktionalität wird durch drei Faktoren gekennzeichnet.

Unterkonstruktionen müssen 3 Anforderungen erfüllen

• Tragfähigkeit: Die Unterkonstruktion muss das Eigengewicht sowie Schnee- und Windlasten aufnehmen. Eine stärkere Platte reicht dafür nicht allein aus. Auch Sparrenabstand, Profilsystem und Befestigung müssen zu den Lasten am Standort passen.
• Formstabilität: Doppelstegplatten brauchen ebene und verzugsarme Auflager. Verdrehtes oder verzogenes Holz kann punktuelle Spannungen erzeugen, sodass die Platte im Lauf der Zeit reißt.
• Dauerhaftigkeit: Die Unterkonstruktion muss dauerhaft gegen Witterung geschützt sein. Holz braucht konstruktiven Holzschutz, Stahl einen wirksamen Korrosionsschutz und Aluminium eine geeignete Trennung zu kritischen Materialien. Wasser muss ablaufen können und darf nicht dauerhaft an Auflagern, Schrauben, Profilen oder Kontaktstellen stehen bleiben.

Keine Anforderung ersetzt die andere, sie sind gleichrangig zu behandeln – selbst tragfähige Konstruktionen können problematisch sein, wenn sie sich verziehen oder ungeeignete Materialien direkt auf der Platte liegen.

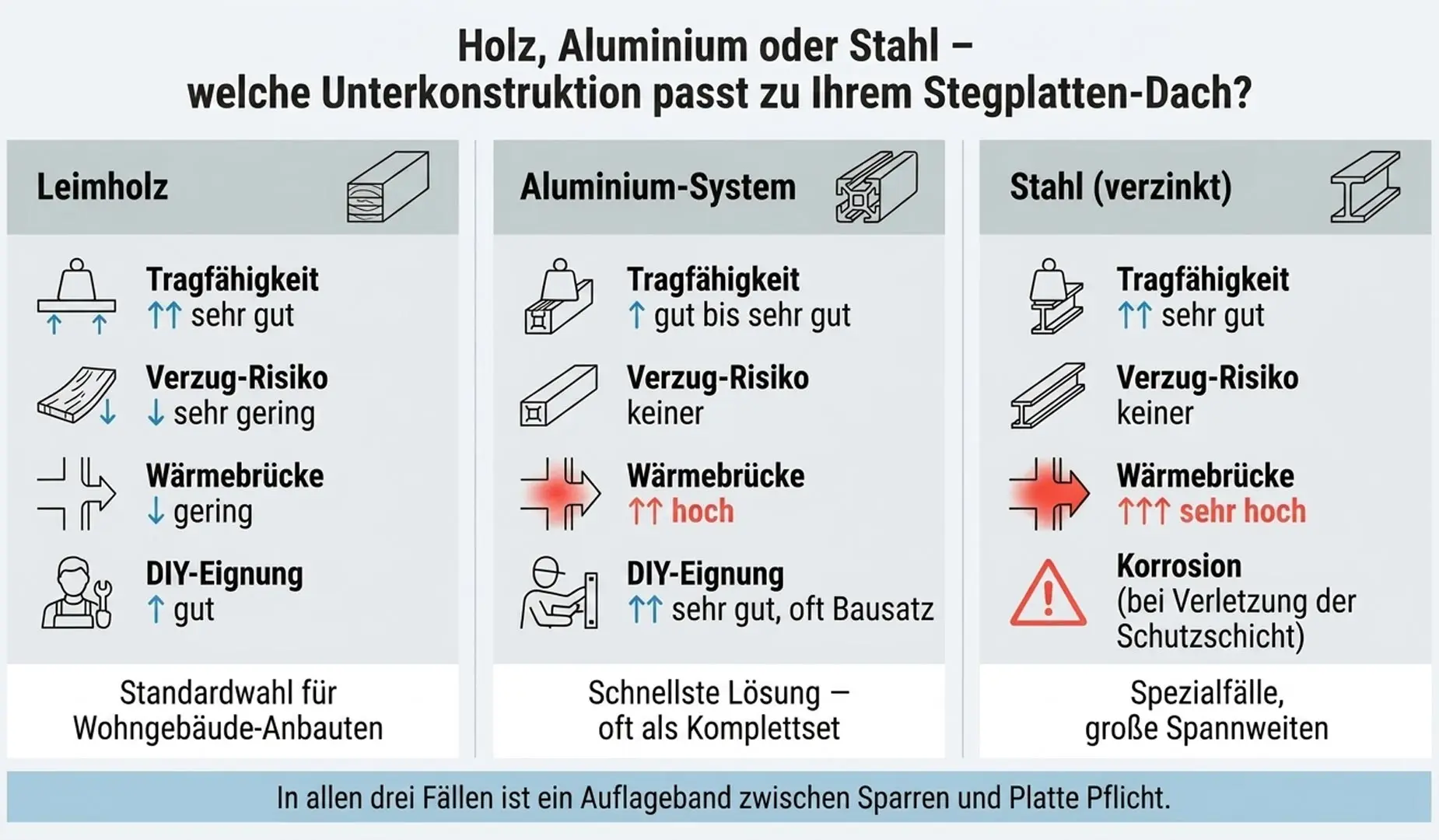

10.2 Holz, Aluminium oder Stahl?

Für Unterkonstruktionen werden vor allem Holz, Aluminium und Stahl verwendet. Jedes Material hat seine Vorzüge, aber nicht jedes Material passt zu jedem Projekt. Entscheidend sind die erforderliche Spannweite, gewünschte Optik, der Montageaufwand, mögliche Witterungseinflüsse und die Frage, ob Sie einen Bausatz oder eine individuelle DIY-Lösung bevorzugen.

Holz: Gut zu bearbeiten, aber nur mit formstabiler Qualität

Holz ist für Terrassendächer und Carports beliebt. Es lässt sich gut bearbeiten, wirkt wohnlich und passt optisch zu vielen Haus- und Gartenbereichen. Für den Bau einer Unterkonstruktion muss das Holz trocken, gerade und formstabil sein.

Brettschichtholz ist für anspruchsvollere Konstruktionen die bessere Variante. Es ist formstabiler als Konstruktionsvollholz und eignet sich gut für sichtbare, hochwertige Tragkonstruktionen. Konstruktionsvollholz kann bei kleineren und überschaubaren Projekten ausreichen, sollte aber trocken gelagert und sorgfältig ausgewählt werden, da es sich eher verziehen kann.

Damit Holz langfristig formstabil bleibt, muss Feuchtigkeit konstruktiv kontrolliert werden. Wasser sollte schnell ablaufen können und nicht auf Auflagern, an Anschlüssen oder an Stirnseiten stehen bleiben. Besonders Hirnholz, Bohrungen und Anschlussbereiche brauchen Schutz, weil dort Feuchtigkeit leichter eindringen kann.

Aluminium: Als Bausatz weit verbreitet

Alu-Unterkonstruktionen werden vor allem als Terrassendächer angeboten. Vorteil: Sparren, Profile, Dichtungen und Befestigungen harmonieren. Für Selbstbauer sind solche Bausätze komfortabel, weil Raster, Profile und Anschlüsse bereits konstruktiv mitgedacht sind.

Kehrseite: Die Bausätze lassen sich weniger frei an individuelle Maße, Sonderformen oder bauliche Besonderheiten anpassen als eine Holzkonstruktion. Wer ein Standardmaß plant, profitiert von der Systemlösung. Wer dagegen besondere Spannweiten, ungewöhnliche Anschlüsse oder eine abweichende Dachgeometrie umsetzen möchte, stößt mit einem Bausatz schneller an Grenzen.

Bei Aluminium muss die Auflage sauber gelöst werden. Das Material erwärmt sich in der Sonne schnell und leitet Wärme gut weiter. Deshalb sollte die Doppelstegplatte nicht direkt auf Aluminium aufliegen, sondern auf einem geeigneten Auflageband. Das reduziert lokale Erwärmung und schützt die Platte vor direktem Materialkontakt.

Stahl: Sehr tragfähig, ideal für große Spannweiten

Stahl spielt seine Stärke aus, wenn große Spannweiten, hohe Lasten oder besondere Geometrien geplant sind. Das Material ist sehr tragfähig und ermöglicht schlanke Konstruktionen, die mit Holz oder Aluminium nur schwer umzusetzen wären.

Für ein klassisches Terrassendach im privaten Bereich ist Stahl jedoch oft zu aufwendig. Zuschnitt, Gewicht, Korrosionsschutz und Montage verlangen mehr Planung und handwerkliche Erfahrung.

Besonders wichtig ist bei Stahlkonstruktionen der Korrosionsschutz. Verzinkte Oberflächen müssen intakt bleiben; Schnittkanten, Bohrungen und beschädigte Schutzschichten gilt es fachgerecht nachzubehandeln; direkte Kontakte zu anderen Metallen oder dauerhaft feuchte Kontaktstellen sollten vermieden werden.

10.3 Sparrenraster und Plattenbreite abstimmen

Beim Sparrenraster geht es um zwei Fragen. Erstens: Welche Spannweite darf die Platte statisch überbrücken? Zweitens: Wo müssen die Sparren sitzen, damit Plattenstoß, Profil und Auflage zusammenpassen?

Die zulässige Spannweite ergibt sich aus Plattenstärke, Plattenaufbau, Lastannahmen und Systemvorgaben. Das praktische Sparrenraster richtet sich zusätzlich nach der Plattenbreite und dem verwendeten Profil. Denn die Stoßfuge zwischen zwei Doppelstegplatten gehört auf einen Sparren. Dort sitzt das Verbundprofil, auch Mittelprofil oder H-Profil genannt. Es verbindet die Platten, dichtet den Stoß ab und braucht eine tragfähige Auflage.

Deshalb sollten Sparren nicht nach Augenmaß gesetzt werden. Erst werden Plattenbreite und Profilsystem gewählt. Daraus ergibt sich das passende Achsmaß der Sparren.

Raster für 980 und 1200 mm Plattenbreite

Bei vielen Doppelstegplatten sind 980 und 1200 mm Breite üblich. Zum reinen Plattenmaß kommt die Profilaufnahme. Häufig liegt sie bei etwa 15 bis 20 mm pro Seite. Daraus ergeben sich typische Achsmaße von rund 1010 mm bei 980 mm Plattenbreite und rund 1230 mm bei 1200 mm Plattenbreite.

Die Werte sind als typische Planungsgrößen zu verstehen. Maßgeblich bleiben immer die Herstellerangaben, Plattenbreite und das verwendete Profil.

Randfelder anders betrachten als Mittelfelder

Randfelder haben ein anderes Maß als Mittelfelder: Innen liegt ein Verbundprofil, außen ein Randprofil. Deshalb sitzt der erste Mittelsparren meist etwas näher am Außensparren als die weiteren Mittelsparren untereinander.

Das sollte vor dem Bau feststehen. Wer zuerst die Sparren setzt und danach Platten und Profile auswählt, riskiert schmale Sonderbreiten und unnötigen Verschnitt.

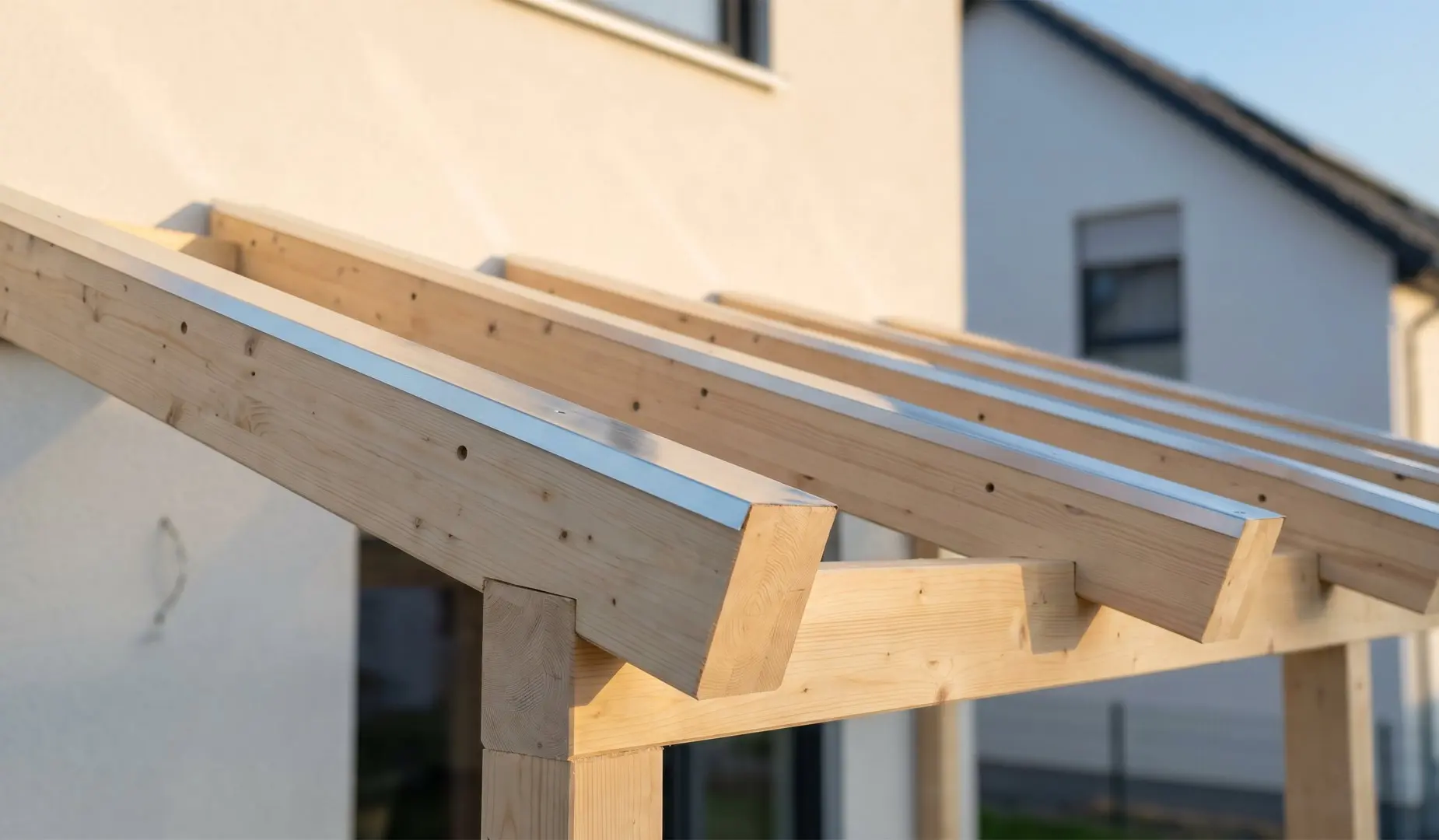

10.4 Auflager mit Auflageband vorbereiten

Doppelstegplatten sollten nicht direkt auf Sparren oder anderen tragenden Auflagern montiert werden. Vor der Montage wird auf den Auflagern ein geeignetes Auflageband angebracht. Es bildet die Trennlage zwischen Unterkonstruktion und Montagesystem und schützt die Platte vor direktem Kontakt mit ungeeigneten oder stark wärmeleitenden Materialien.

Die 3 Aufgaben des Auflagebands

• Thermische Trennung: Vor allem bei Aluminium und Stahl reduziert das Auflageband den direkten Wärmeeintrag vom Auflager in die Platte.
• Gegen Streifenüberhitzung schützen: Streifenüberhitzung entsteht, wenn sich die Platte über dem Sparren deutlich stärker erwärmt als im freien Feld zwischen den Sparren. Dadurch können Spannungen entstehen, die langfristig feine Längsrisse oder optische Schäden begünstigen. Besonders kritisch sind dunkle Untergründe, Metallauflager und fehlende Trennlagen.
• Materialverträglichkeit: Das Band trennt die Platte von Materialien, die nicht direkt mit Polycarbonat in Kontakt kommen sollten.

Verwendet werden dürfen nur Materialien, die vom Platten- oder Profilhersteller für diesen Zweck freigegeben sind. Häufig kommen EPDM, hochwertiger Polyethylen-Schaum oder aluminiumbeschichtete Klebebänder zum Einsatz. EPDM steht für Ethylen-Propylen-Dien-Kautschuk und ist im Stegplattenbau ein gängiges Dicht- und Trennmaterial. Aluminiumbeschichtete Bänder werden vor allem eingesetzt, um Wärme zu reflektieren und eine starke Aufheizung über Sparren oder Auflagern zu reduzieren.

Ungeeignet sind Weich-PVC und bitumenhaltige Bänder. Sie können das Plattenmaterial angreifen; das gilt insbesondere für Polycarbonat. Die Folgen zeigen sich oft erst später durch Trübungen, Spannungsrisse oder spröde Stellen.

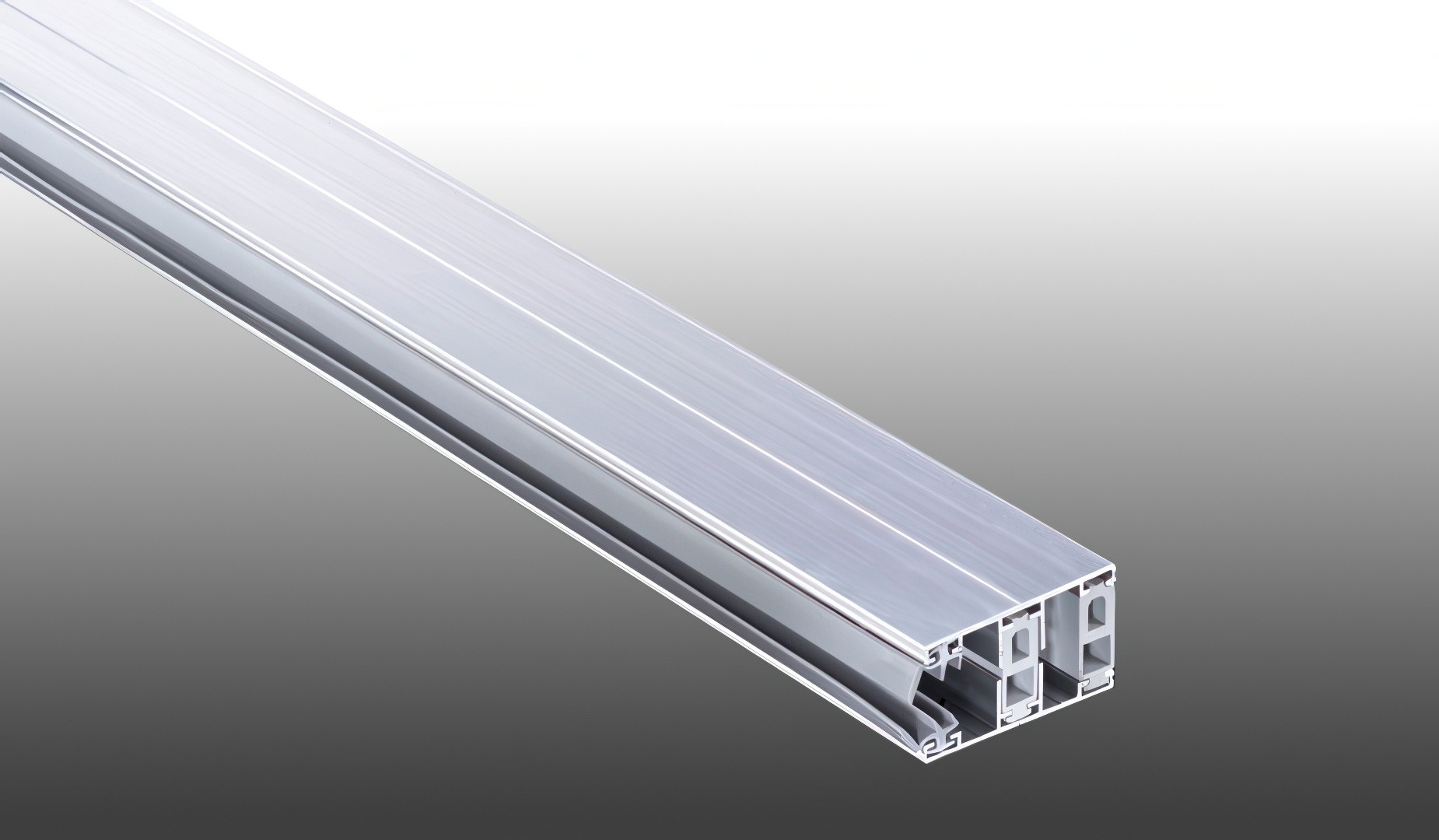

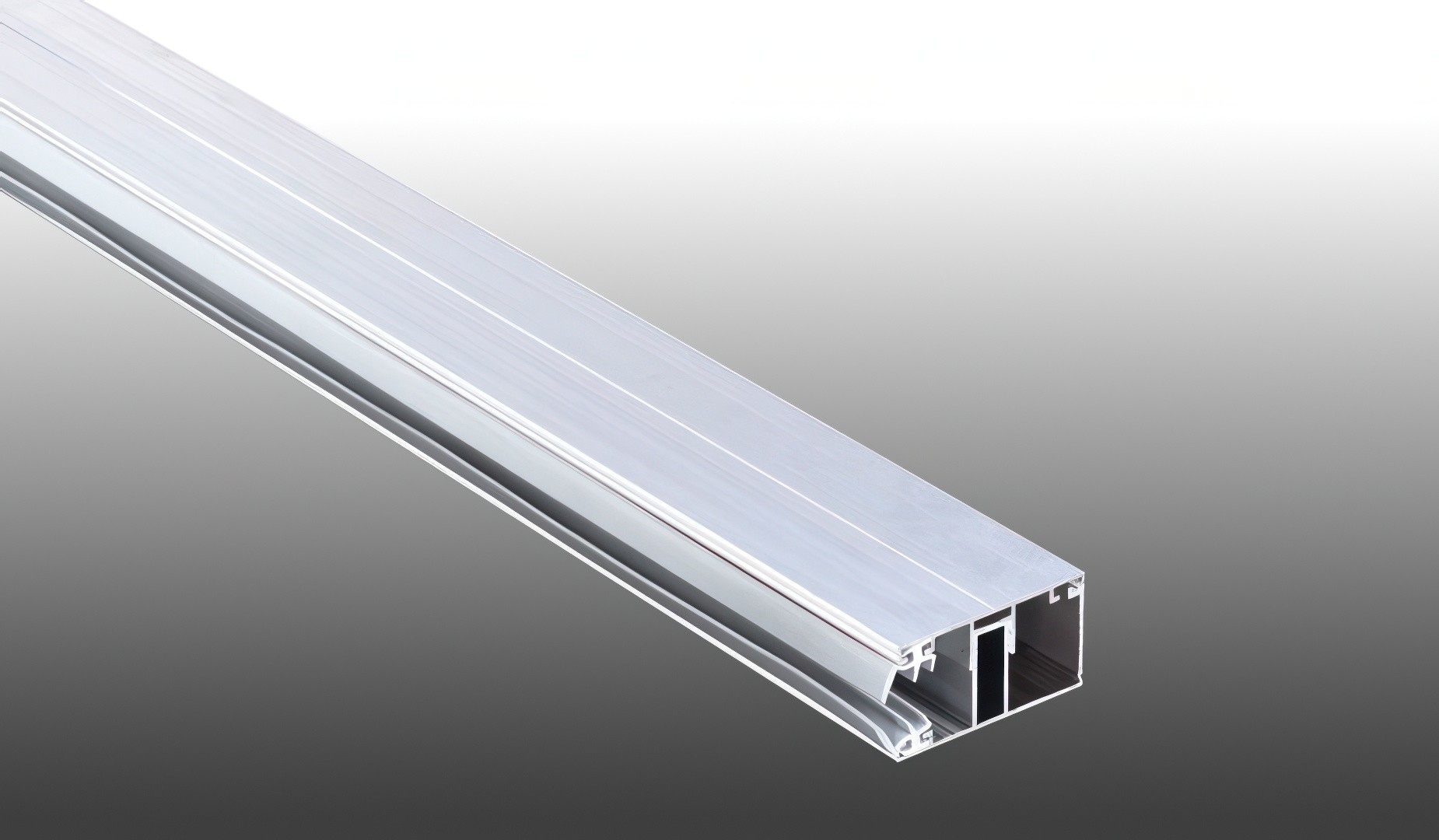

10.5 Profile, Befestigung und Bewegungsspiel

Die mehrschaligen Stegplatten werden nicht direkt auf Sparren geschraubt. Im Gegensatz zu einwandigen Lichtplatten werden sie indirekt mit Montageprofilen befestigt. Sie halten die Platten, führen Fugen, dichten Anschlüsse ab und ermöglichen zugleich Bewegung durch Wärmeausdehnung.

Je nach System werden Profile verschraubt, geklemmt oder mit passenden Dichtungen kombiniert. Die Art und Weise muss zur Platte, Unterkonstruktion und erwarteten Belastung passen. Das gilt vor allem in Rand- und Eckbereichen, wo die Windkräfte höher ausfallen können.

Worauf Sie bei der Befestigung achten sollten

• Bewegungsspiel: Doppelstegplatten dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. Befestigung und Profile müssen diese Bewegung zulassen.

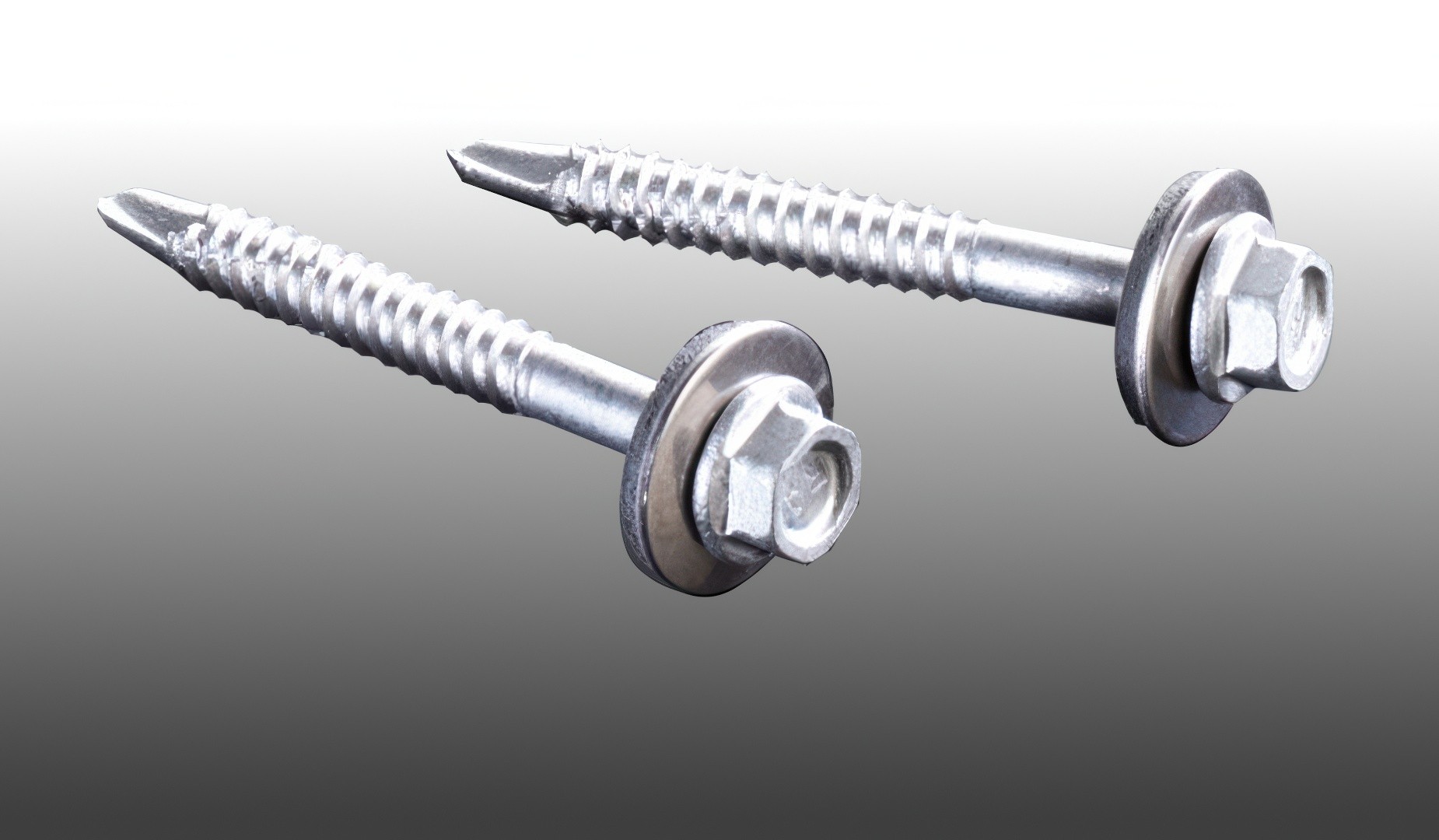

• Geeignete Schrauben: Je nach System werden Edelstahl- oder verzinkte Schrauben verwendet. In Kontakt mit Aluminium sind Materialverträglichkeit und Korrosionsschutz zu beachten.
• Dichtungen: EPDM-Dichtungen sind im Stegplattenbau üblich. Sie müssen richtig sitzen und dürfen nicht durch zu starkes Anziehen gequetscht werden.
• Profilauflage: Verbindungs- und Randprofile brauchen eine ebene, tragfähige und ausreichend breite Auflage.
• Randbereiche: An Dachrändern und Ecken wirken höhere Windbeanspruchungen. Dort müssen Profile und Befestigungen besonders sorgfältig ausgeführt werden.

Wenn ein Montagesystem Bohrungen vorgibt, dürfen der Bohrlochdurchmesser, Schraubentyp und die Anzugsart nicht frei verändert werden. Zu fest angezogene Schrauben, fehlendes Bewegungsspiel oder ungeeignete Dichtungen können Spannungen und dadurch Risse in der Platte erzeugen.

10.6 Korrosionsschutz und Materialverträglichkeit

Bei Eindeckungen mit Stegplatten treffen unterschiedliche Baustoffe aufeinander: Holz und Aluminium, Schrauben und Dichtungen, Auflagebänder und Silikone … Dabei sind kritische Kombinationen möglich.

Kontaktkorrosion bei Metallverbindungen vermeiden

Probleme entstehen vor allem dann, wenn unterschiedliche Metalle in Verbindung mit Feuchtigkeit direkten Kontakt haben: Dann droht das unedlere Metall schneller zu korrodieren. Im Stegplattenbau betrifft die sogenannte Kontaktkorrosion Verbindungen zwischen Aluminiumprofilen, Stahlteilen, Schrauben und angrenzenden Metallflächen.

• Aluminium und Edelstahl: Im Stegplattenbau häufig und in vielen Systemen üblich.
• Aluminium und verzinkter Stahl: Nur mit intakter Schutzschicht und möglichst ohne dauerhaft feuchte Kontaktstellen einsetzen.
• Aluminium und blanker Stahl: Direkten Kontakt vermeiden.
• Aluminium und Kupfer oder Messing: Kritisch! Vorsicht bei Kupferdächern (Ablauf von Regenwasser).
• Beschädigte Verzinkung: Schnittkanten, Bohrungen und Kratzer nach Herstellerangaben nachbehandeln.

Trennlagen, geeignete Dichtungen und systemgerechte Schrauben reduzieren das Risiko für Kontaktkorrosion. Achten Sie darauf, dass Wasser immer ablaufen kann und keine Staunässe entsteht.

Chemische Unverträglichkeiten bei Polycarbonat

Neben Metallkontakten sind chemische Unverträglichkeiten relevant. Polycarbonat ist robust, reagiert aber empfindlich auf bestimmte Weichmacher, Lösungsmittel und Dichtstoffe. Schäden zeigen sich oft verzögert: Die Platte trübt ein, wird spröde oder bekommt Spannungsrisse.

• Weich-PVC: Weichmacher können Polycarbonat angreifen. Das betrifft manche Auflagebänder, Dichtungsprofile oder improvisierte Trennlagen.
• Essigvernetzendes Silikon: Kann Polycarbonat schädigen. Wenn Silikon verwendet wird, dann nur neutral vernetzendes Silikon.
• Lösungsmittelhaltige Reiniger: Aceton, Verdünner und ähnliche Stoffe können die Platte trüben oder Spannungsrisse fördern.
• Bitumenhaltige Klebebänder: Können durch wandernde Bestandteile problematisch sein und sollten nicht direkt mit Polycarbonat kombiniert werden.

10.7 Sonderfall Seitenteile und Wände

Seitenteile, Windschutzwände oder spätere Einhausungen verändern den Lastweg der gesamten Konstruktion. Eine offene Terrassenüberdachung lässt Wind weitgehend durch. Wird sie seitlich geschlossen, trifft der Wind auf eine größere Fläche. Diese Kräfte müssen dann über Seitenteil, Rahmen, Pfosten, Dachanschluss und Bodenbefestigung sicher abgeleitet werden.

Für die Unterkonstruktion heißt das: Sie trägt nicht mehr nur Lasten von oben wie Eigengewicht und Schnee. Sie muss auch seitliche Windkräfte aufnehmen und weiterleiten können. Dafür können zusätzliche Pfosten, Aussteifungen, Diagonalverbände, stärkere Anschlüsse oder eine bessere Verankerung am Boden erforderlich werden.

Was bei Seitenteilen zusätzlich geprüft werden muss

• Aussteifung: Seitliche Kräfte brauchen einen sicheren Lastweg. Diagonalverbände, Knaggen oder zusätzliche Pfosten können notwendig werden.
• Anschlussdetails: Seitenteile müssen oben, unten und seitlich sauber angeschlossen werden. Dabei sind Dichtung, Bewegungsspiel und Wasserführung zu beachten.
• Wandanschluss: Anschlüsse an Hauswände müssen konstruktiv passend und materialverträglich ausgeführt werden.
• Nachrüstung: Werden Seitenteile später ergänzt, sollte die bestehende Konstruktion neu bewertet werden.

10.8 Checkliste herunterladen

Laden Sie die Praxis-Checkliste zur Unterkonstruktion als PDF herunter. Sie hilft Ihnen, Materialwahl, Sparrenraster, Auflageband, Befestigung, Korrosionsschutz und mögliche Sonderfälle vor der Montage systematisch zu prüfen.
