Technische Daten Aluprofil Komplettsystem - 16 mm - Randprofil

Profilsystem Komplettsystem
Ausführung Randprofil
Material Aluminium
Farbe Pressblank
Breite 60 mm
Höhe 32 mm
Längen 1000 / 2000 / 2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 6000 / 7000 mm
Geeignet für 16 mm Stegplatten
Einsatz Zur Befestigung von 16 mm Doppelsteg und Stegplatten auf Holz-, Leimbinder und Metallkonstruktionen
Lieferumfang Aluprofil (2-teilig) inkl. eingezogene Lippendichtung
Montageanleitung Aluprofil Komplettsystem

Technische Daten
Aluprofil Komplettsystem - 16 mm - Randprofil

Profilsystem Komplettsystem
Ausführung Randprofil
Material Aluminium
Farbe Pressblank
Breite 60 mm
Höhe 32 mm
Längen 1000 / 2000 / 2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 6000 / 7000 mm
Geeignet für 16 mm Stegplatten
Einsatz Zur Befestigung von 16 mm Doppelsteg und Stegplatten auf Holz-, Leimbinder und Metallkonstruktionen
Lieferumfang Aluprofil (2-teilig) inkl. eingezogene Lippendichtung
Montageanleitung Aluprofil Komplettsystem

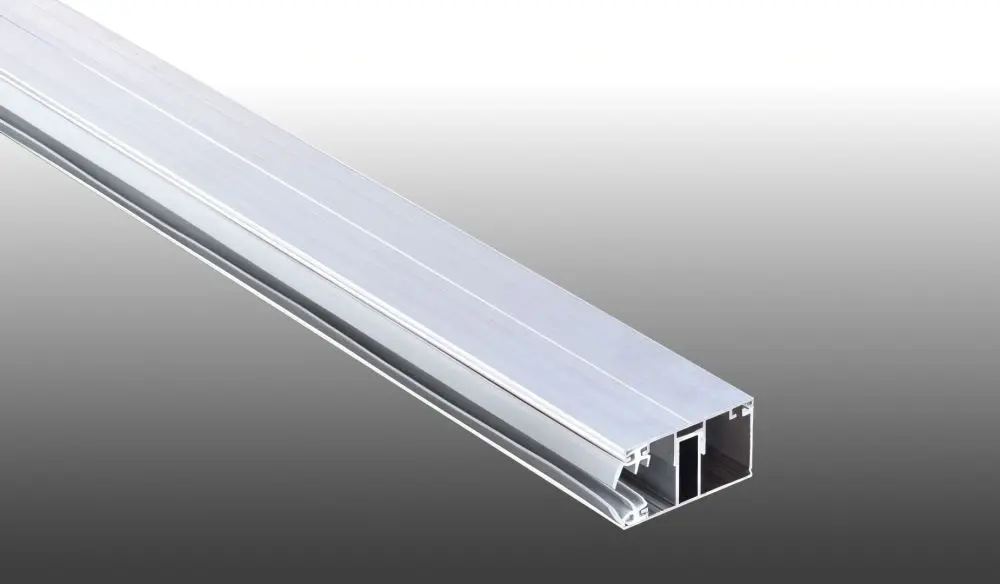

Produktbeschreibung Aluprofil Komplettsystem - 16 mm - Randprofil

Das Aluprofil Komplettsystem für 16-mm-Stegplatten

Zum Verlegen von 16-mm-Stegplatten ist das Komplettsystem ideal. Ganz gleich, ob Sie Doppelstegplatten aus bruchfestem Polycarbonat oder schlagzähem Acryl verwenden, sofern die Plattenstärke 16 mm beträgt, macht das Komplettsystems auf Holz-, Leimbinder- und Metallkonstruktionen eine attraktive Figur. Das Komplettsystem besteht aus Rand- und Verbindungsprofilen. Von den Randprofilen benötigen Sie für Ihre Konstruktion zwei Exemplare, um die Bedachung seitlich abzuschließen, also für jede Seite eines. Natürlich sind die sie so gestaltet, dass Sie diese wahlweise auf dem linken oder rechten Rand anbringen können.

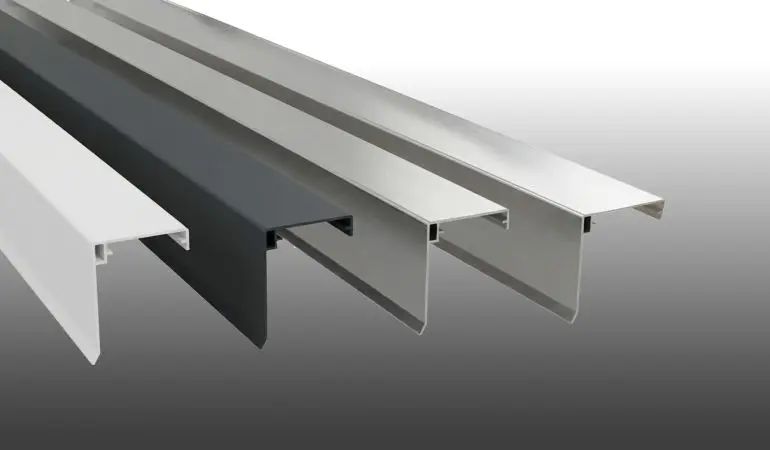

Ergänzt das Aluminiumprofil optimal: der Alu-Klemmdeckel

Das Randprofil besteht aus zwei pressblanken Teilen, dem Unter- und dem Oberprofil. Auf beiden Seiten sind jeweils einseitig eingezogene Lippendichtungen angebracht. In der Breite misst die Stegplattenbefestigung 60 mm, in der Höhe 32 mm. Damit besitzt das Aluprofil dasselbe Format wie das entsprechende Verbindungsprofil des Komplettsystems. Zur optischen Aufbesserung empfehlen wir einen Alu-Klemmdeckel, der das diese oben bündig abschließt. Der Klemmdeckel ist in pressblank oder RAL 9016 Weiß hier in diesem Shop erhältlich.

Mit Edelstahlschrauben das Stegplattenprofil befestigen

Um Ihr Stegplattenprofil zu befestigen benötigen Sie bestimmte Schrauben. Für das Unterteil TX--Edelstahlschrauben 4,8 x 32 mm. Mit diesen wird es mittig auf die Unterkonstruktion geschraubt. Die Unterprofile sind dafür bereits mit einer Bohrnut ausgestattet. Beim Oberteil haben Sie Wahl. Sie können es mit den Unterprofilen durch selbstbohrende Edelstahlschrauben 5,5 x 25 mm verbinden. Besser ist es jedoch, selbstbohrende Edelstahlschrauben 5,5 x 85 mm zu verwenden, und diese durch den Mittelsteg des Aluprofils bis weit in den Konstruktionsuntergrund hineinzutreiben, um so eine feste, doppelt verschraubte Konstruktion zu erhalten, die jeder Windlast trotzt. Ziehen Sie die Schrauben nur so weit an, bis ein leichtes Quetschen der Abdichtscheibe durch den Schraubkopf erfolgt. Vermeiden Sie unbedingt Verformungen am Schraubenteller. Und: Die Schrauben müssen in einem Winkel von 90° zur Platte installiert werden.

Aufbauanleitung für Stegplatten von meinbaustoffversand.de

Wie Sie Ihre Stegplatten fachgerecht verlegen, erfahren Sie Schritt für Schritt in diesem Video:
