Das Aluprofil unseres Thermosystems mit optimer Wärmedämmung für 25 mm Stegplatten: bestehend aus thermisch getrenntem Ober- und Unterprofil. Erhältlich in Längen von 2000 mm bis 7000 mm.

Aluprofil Thermosystem - 25 mm - Randprofil

Klemmdeckel für unsere Aluprofil Systeme: Kombi, Komplett, Universal und Thermo. Der Klemmdeckel dient zur optischen Aufwertung des Oberprofils.

Aluprofil Klemmdeckel

Aluprofil Thermosystem - 25 mm - Verbindungsprofil

ab 19,95 €
Inkl. 19% Steuern , exkl. Versandkosten
Verfügbarkeit: Auf Lager

Bitte treffen Sie eine Auswahl:

Lieferzeit ca. 15 - 20 Werktage
Baustoff Rabatte
Die besten Rabatte:
3% ab 499 €*
5% ab 1499 €*
7% ab 2499 €*
+ Versandkostenfrei ab 749 €*
+ 3% Skonto bei Vorkasse!
*Ihre Rabatte richten sich nach dem Warenwert Ihrer Bestellung und werden automatisch im Warenkorb abgezogen, sobald der jeweilige Warenwert erreicht ist.

Technische Daten Aluprofil Thermosystem - 25 mm - Verbindungsprofil

Profilsystem Thermosystem
Ausführung Verbindungsprofil
Material Aluminium
Farbe Pressblank
Breite 60 mm
Höhe 41,2 mm
Längen 1000 / 2000 / 2500 / 3000 / 3500 / 4000 / 5000 / 6000 / 7000 mm
Geeignet für 25 mm Stegplatten
Einsatz Zur Befestigung von 25 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang Aluminium Profile (2-teilig) inkl. eingezogener Lippendichtung
HinweisLeider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Montageanleitung Aluprofil Thermosystem

Technische Daten
Aluprofil Thermosystem - 25 mm - Verbindungsprofil

Profilsystem Thermosystem
Ausführung Verbindungsprofil
Material Aluminium
Farbe Pressblank
Breite 60 mm
Höhe 41,2 mm
Längen 1000 / 2000 / 2500 / 3000 / 3500 / 4000 / 5000 / 6000 / 7000 mm
Geeignet für 25 mm Stegplatten
Einsatz Zur Befestigung von 25 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang Aluminium Profile (2-teilig) inkl. eingezogener Lippendichtung
HinweisLeider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Montageanleitung Aluprofil Thermosystem

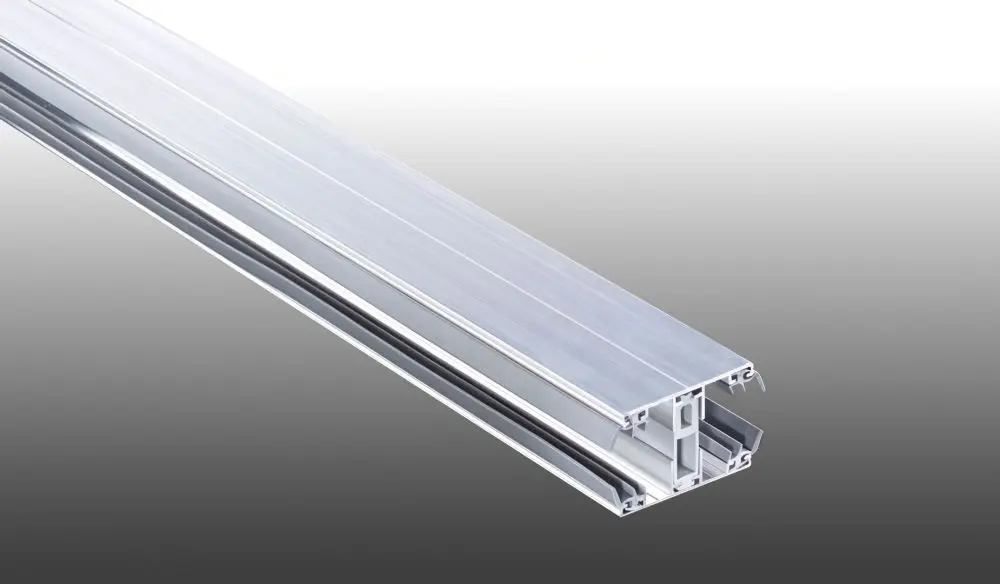

Produktbeschreibung Aluprofil Thermosystem - 25 mm - Verbindungsprofil

Das Aluprofil für 25 mm-Stegplatten: Das Verbindungsprofil

Bei der Überlegung, welches Profil am besten zur Verlegung von Stegplatten geeignet ist, gilt es das Augenmerk vorrangig auf die Plattenstärke zu richten. Für Polycarbonat Stegplatten mit 25 mm Plattendicke ist das Thermosystem eine sehr gute Wahl. Sprichwörtlich im Mittelpunkt steht das Verbindungsprofil – Bindeglied zwischen den einzelnen 25-mm-Stegplatten. Es besteht aus drei Teilen: einem Oberprofil, der PVC-Distanzleiste sowie dem Aluminium-Unterprofil. Das heißt, Sie müssen es sich beim Verlegen der Stegplatten noch selbst zusammenstecken. Doch keine Sorge, die Teile passen haarscharf aufeinander und lassen sich ganz komfortabel verwenden. Im Ober- und Unterprofil befinden sich jeweils eingezogene Lippendichtungen. Diese stehen später in direktem Kontakt zu den Stegplatten.

Oberprofil + Distanzleiste + Unterprofil = Verbindungsprofil

In nutzungsbereitem Zustand besitzt das Thermosystem eine Breite von 60 mm und eine Höhe von ca. 41,2 cm. Doch bis Sie sich an diesem Anblick erfreuen können, steht noch etwas Arbeit an. Zuerst bringen Sie bitte den Abschlusswinkel an, den so genannten Bremswinkel. Er verhindert ein Abrutschen der Polycarbonat Hohlkammerplatten in die Regenrinne. Befestigen Sie diesen Winkel am unteren Ende der Sparren. Anschließend bringen Sie das Aluminium-Unterprofil an: schrauben Sie esl mit Torx-Edelstahlschrauben 4,8 x 32 mm mittig auf die Unterkonstruktion. Es ist dafür bereits links und rechts neben der Aufnahme für die Dichtungen mit jeweils einer Bohrnut versehen. Anschließend führen Sie die PVC-Distanzleiste in die entsprechende Aufnahme (Mitte) im Aluminium-Unterteil ein.

So verlegen Sie Ihr Thermosystem im Handumdrehen

Das Aluminium-Oberprofil verbinden Sie mit der PVC-Distanzleiste durch selbstbohrende Edelstahlschrauben. Diese sollten mindestens ein Format von 5,5 x 25 mm haben. Wenn Ihre Konstruktion jedoch den Elementen ausgesetzt ist, benötigen Sie das Format 5,5 x 85 mm. Damit erhalten Sie eine doppelt verschraubte Konstruktion, für die Windlasten kein Problem darstellen. Bei „kalten Lösungen“ wie Terrassenüberdachungen daher immer auf 5,5 x 85 mm zurückgreifen.

Produktbeschreibung
Aluprofil Thermosystem - 25 mm - Verbindungsprofil

Das Aluprofil für 25 mm-Stegplatten: Das Verbindungsprofil

Bei der Überlegung, welches Profil am besten zur Verlegung von Stegplatten geeignet ist, gilt es das Augenmerk vorrangig auf die Plattenstärke zu richten. Für Polycarbonat Stegplatten mit 25 mm Plattendicke ist das Thermosystem eine sehr gute Wahl. Sprichwörtlich im Mittelpunkt steht das Verbindungsprofil – Bindeglied zwischen den einzelnen 25-mm-Stegplatten. Es besteht aus drei Teilen: einem Oberprofil, der PVC-Distanzleiste sowie dem Aluminium-Unterprofil. Das heißt, Sie müssen es sich beim Verlegen der Stegplatten noch selbst zusammenstecken. Doch keine Sorge, die Teile passen haarscharf aufeinander und lassen sich ganz komfortabel verwenden. Im Ober- und Unterprofil befinden sich jeweils eingezogene Lippendichtungen. Diese stehen später in direktem Kontakt zu den Stegplatten.

Oberprofil + Distanzleiste + Unterprofil = Verbindungsprofil

In nutzungsbereitem Zustand besitzt das Thermosystem eine Breite von 60 mm und eine Höhe von ca. 41,2 cm. Doch bis Sie sich an diesem Anblick erfreuen können, steht noch etwas Arbeit an. Zuerst bringen Sie bitte den Abschlusswinkel an, den so genannten Bremswinkel. Er verhindert ein Abrutschen der Polycarbonat Hohlkammerplatten in die Regenrinne. Befestigen Sie diesen Winkel am unteren Ende der Sparren. Anschließend bringen Sie das Aluminium-Unterprofil an: schrauben Sie esl mit Torx-Edelstahlschrauben 4,8 x 32 mm mittig auf die Unterkonstruktion. Es ist dafür bereits links und rechts neben der Aufnahme für die Dichtungen mit jeweils einer Bohrnut versehen. Anschließend führen Sie die PVC-Distanzleiste in die entsprechende Aufnahme (Mitte) im Aluminium-Unterteil ein.

So verlegen Sie Ihr Thermosystem im Handumdrehen

Das Aluminium-Oberprofil verbinden Sie mit der PVC-Distanzleiste durch selbstbohrende Edelstahlschrauben. Diese sollten mindestens ein Format von 5,5 x 25 mm haben. Wenn Ihre Konstruktion jedoch den Elementen ausgesetzt ist, benötigen Sie das Format 5,5 x 85 mm. Damit erhalten Sie eine doppelt verschraubte Konstruktion, für die Windlasten kein Problem darstellen. Bei „kalten Lösungen“ wie Terrassenüberdachungen daher immer auf 5,5 x 85 mm zurückgreifen.
