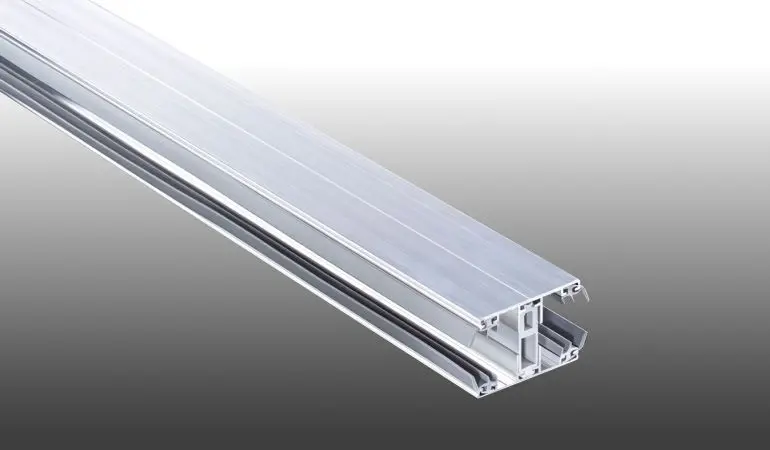

Aluprofil Thermosystem - 25 mm - Verbindungsprofil
Aluprofil Thermosystem - 25 mm - Randprofil
Hinweise für den Zuschnitt
1) Die Eingabe der Zuschnitte gilt je ausgewähltem Format. Haben Sie beim Längenzuschnitt z.B. 2 x Länge angegeben und legen 2 Produkte in den Warenkorb, erhalten Sie insgesamt 4 Zuschnitte.
2) Die Breite des Sägeblatts beträgt in der Regel 5 mm (siehe Zuschnittsschema)
3) Die kleinste Zuschnittsbreite / Zuschnittslänge beträgt 100 mm
4) Zuschnittreste werden soweit nicht anders von Ihnen gewünscht dem Recycling zugeführt.
Beachte: Bei HPL sind die ersten 10 laufenden Meter kostenfrei. Bei einer hohen Anzahl an Zuschnitten bitten wir vorab um Preisanfrage bezüglich der eventuell anfallenden Schnittkosten.
*Ihre Rabatte richten sich nach dem Warenwert Ihrer Bestellung und werden automatisch im Warenkorb abgezogen, sobald der jeweilige Warenwert erreicht ist.
Technische Daten Aluprofil Thermosystem - 25 mm - Randprofil
Zur Befestigung von 25 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang
Aluminium Profil (2-teilig) inkl. 2 Distanzleisten und eingezogener Lippendichtung
Hinweis
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Zur Befestigung von 25 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang
Aluminium Profil (2-teilig) inkl. 2 Distanzleisten und eingezogener Lippendichtung
Hinweis
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Produktbeschreibung Aluprofil Thermosystem - 25 mm - Randprofil

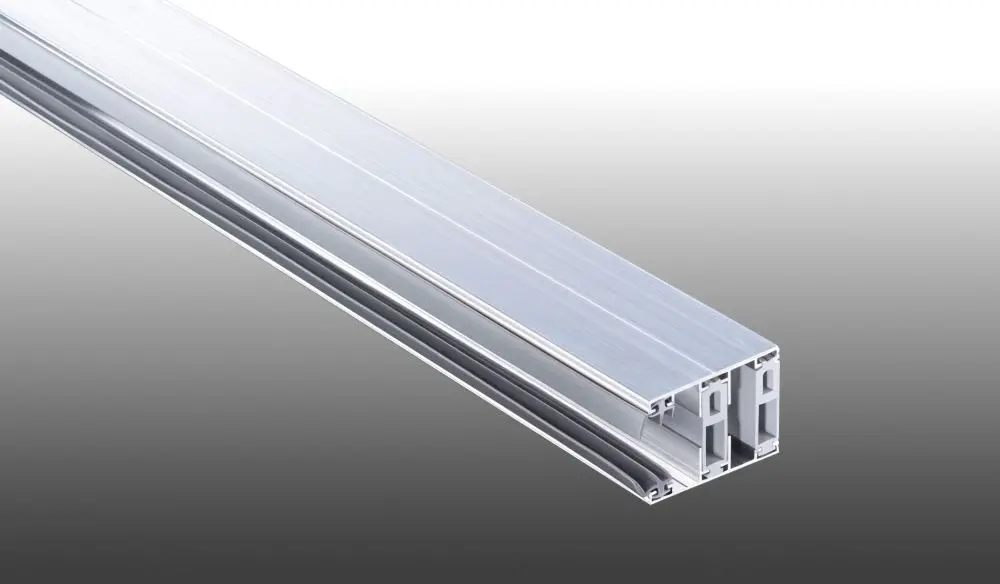

Thermo Aluprofile für 25 mm Stegplatten: Das Randprofil
Die pressblanken Randprofile des Thermosystems für 25 mm Polycarbonat Stegplatten bestehen aus insgesamt vier Teilen, nämlich dem Oberprofil, zwei PVC-Distanzleisten und einem Unterprofil. Sie alle zusammen bilden in montiertem Zustand ein einzelnes Randprofil von 60 mm Breite sowie 41,2 mm Höhe. Das heißt: für Ihre Konstruktion benötigen Sie immer zwei Stück – eines für die linke Seite und eines für die rechte Seite. Selbstredend können Sie diese wahlweise auf beiden Seiten benutzen.
Pressblanke Randprofile bestehen aus vier Einheiten
Die Aluminium-Profile sind gedacht für Holz-, Leimbinder- und Metallkonstruktionen. Unterprofile werden alle 25 cm mit Torx-Edelstahlschrauben 4,8 x 32 cm mittig auf die Unterkonstruktion geschraubt. Für diesen Zweck sind diese links und rechts neben der Aufnahme für die Lippendichtungen bereits mit einer Bohrnut ausgestattet. So kommen Sie schnell und zielgerichtet beim Anbringen voran. Im nächsten Schritt bringen Sie jeweils eine PVC-Distanzleiste in die mittige Aufnahme und eine PVC-Distanzleiste in die äußere Aufnahme ein (in den Profilen ist immer eine Lippendichtung vorhanden, während die andere äußere Aufnahme frei ist).
Die Profile lassen sich schnell und einfach montieren
Sie komplettieren das Ganze mit der Montage der Alu Oberprofile, diese werden mit den beiden PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben 5,5 x 25 mm miteinander verbunden. Sollten Sie jedoch die Randprofile des Aluminium-Thermosystems für eine so genannte kalte Lösung verwenden, bspw. eine Terrassenüberdachung mit Polycarbonat Stegplatten, empfiehlt sich der Gebrauch von selbstbohrenden Edelstahlschrauben 5,5 x 85 mm. Aus einem ganz einfachen Grund: Sie erhalten eine doppelt verschraubte Konstruktion, die Windlasten problemlos trotzt. Achten Sie aber bei Anbringung der des Thermosystems darauf, die Schrauben nur so weit anzuziehen, bis ein leichtes Quetschen der Abdichtscheibe durch den Schraubkopf erfolgt. Wichtig: Verformungen am Schraubenteller müssen vermieden werden. Außerdem ist es unabdingbar, die Edelstahlschrauben in einem Winkel von 90° zur Platte zu installieren.
Produktbeschreibung Aluprofil Thermosystem - 25 mm - Randprofil
Thermo Aluprofile für 25 mm Stegplatten: Das Randprofil
Die pressblanken Randprofile des Thermosystems für 25 mm Polycarbonat Stegplatten bestehen aus insgesamt vier Teilen, nämlich dem Oberprofil, zwei PVC-Distanzleisten und einem Unterprofil. Sie alle zusammen bilden in montiertem Zustand ein einzelnes Randprofil von 60 mm Breite sowie 41,2 mm Höhe. Das heißt: für Ihre Konstruktion benötigen Sie immer zwei Stück – eines für die linke Seite und eines für die rechte Seite. Selbstredend können Sie diese wahlweise auf beiden Seiten benutzen.
Pressblanke Randprofile bestehen aus vier Einheiten
Die Aluminium-Profile sind gedacht für Holz-, Leimbinder- und Metallkonstruktionen. Unterprofile werden alle 25 cm mit Torx-Edelstahlschrauben 4,8 x 32 cm mittig auf die Unterkonstruktion geschraubt. Für diesen Zweck sind diese links und rechts neben der Aufnahme für die Lippendichtungen bereits mit einer Bohrnut ausgestattet. So kommen Sie schnell und zielgerichtet beim Anbringen voran. Im nächsten Schritt bringen Sie jeweils eine PVC-Distanzleiste in die mittige Aufnahme und eine PVC-Distanzleiste in die äußere Aufnahme ein (in den Profilen ist immer eine Lippendichtung vorhanden, während die andere äußere Aufnahme frei ist).
Die Profile lassen sich schnell und einfach montieren
Sie komplettieren das Ganze mit der Montage der Alu Oberprofile, diese werden mit den beiden PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben 5,5 x 25 mm miteinander verbunden. Sollten Sie jedoch die Randprofile des Aluminium-Thermosystems für eine so genannte kalte Lösung verwenden, bspw. eine Terrassenüberdachung mit Polycarbonat Stegplatten, empfiehlt sich der Gebrauch von selbstbohrenden Edelstahlschrauben 5,5 x 85 mm. Aus einem ganz einfachen Grund: Sie erhalten eine doppelt verschraubte Konstruktion, die Windlasten problemlos trotzt. Achten Sie aber bei Anbringung der des Thermosystems darauf, die Schrauben nur so weit anzuziehen, bis ein leichtes Quetschen der Abdichtscheibe durch den Schraubkopf erfolgt. Wichtig: Verformungen am Schraubenteller müssen vermieden werden. Außerdem ist es unabdingbar, die Edelstahlschrauben in einem Winkel von 90° zur Platte zu installieren.
