Schnee- und Windlast bei Stegplatten

9.1 Lasten von Anfang an mitplanen

Stegplatten sind leichte Baustoffe. Deshalb müssen Schnee- und Windlasten bereits im ersten Planungsstadium berücksichtigt werden. Die Platte selbst ist nur ein Teil der Konstruktion. Entscheidend ist das Zusammenspiel aus Plattenstärke, Kammeraufbau, Profilen, Sparrenraster, Befestigung, Unterkonstruktion und Standort.

So viel vorweg: Lasten lassen sich nicht einfach durch eine dickere Platte ausgleichen. Wenn Sparrenabstände zu groß sind, Profile nicht zum System passen oder Windkräfte an Randbereichen unterschätzt werden, hilft eine stärkere Platte nur begrenzt. Das gesamte Bauwerk muss zur möglichen Belastung passen. Eine bestehende Bedachung lässt sich deshalb nachträglich nur mit deutlichen Eingriffen in Unterkonstruktion, Profile oder Befestigung ertüchtigen.

Regelwerke im Hintergrund

Für die Bemessung von Schnee- und Windlasten gelten in Deutschland die Eurocodes mit nationalen Anhängen, insbesondere DIN EN 1991-1-3 für Schneelasten und DIN EN 1991-1-4 für Windlasten. Die bauaufsichtliche Einordnung erfolgt über technische Baubestimmungen und die Zuordnung von Schnee- und Windzonen nach Verwaltungsgrenzen.

Mit anderen Worten werden Lasten nicht nach Gefühl angesetzt. Grundlage sind Standort, Höhenlage, Dachform, Umgebung, Gebäudesituation und die Systemvorgaben von Hersteller oder Fachplanung.

9.2 Diese Lasten wirken auf ein Stegplattendach

Auf die Eindeckung mit Stegplatten wirken mehrere Lastarten gleichzeitig. Für die Planung reicht es also nicht, nur an Schneefall zu denken. Gerade Wind kann bei leichten Eindeckungen kritisch werden, weil er nicht nur nach unten drückt, sondern auch nach oben zieht.

Grundbegriffe Lasten

• Eigengewicht: Das Gewicht von Platten, Profilen, Befestigungsmitteln und Unterkonstruktion. Es ist bei Stegplatten vergleichsweise gering, gehört aber trotzdem zur Gesamtbetrachtung.
• Schneelast: Sie wirkt überwiegend nach unten. Entscheidend sind Schneelastzone, Höhe über dem Meeresspiegel, Dachform, Dachneigung und mögliche Verwehungen.
• Winddruck: Wind kann von außen auf Dachflächen und Seitenteile drücken.
• Windsog: Wind kann von unten oder über Dachkanten an der Eindeckung ziehen. Dadurch können Platten nach oben aus den Profilen gezogen oder Befestigungen stark belastet werden. Besonders anfällig sind Rand- und Eckbereiche.
• Wartungs- oder Montagelast: Stegplatten sind – selbst kurzzeitig – nicht begehbar. Arbeiten dürfen nur über geeignete Lastverteilung, Laufbohlen, Gerüst oder andere sichere Hilfsmittel erfolgen.

Die Bemessung betrachtet nicht jede Last isoliert, sondern die maßgebenden Kombinationen. Deshalb können Standort, Dachform und Nutzung dazu führen, dass nicht Schnee, sondern Wind die kritische Größe wird.

9.3 Schneelast: Zone, Höhe, Dachform und Verwehungen

Die Schneelast richtet sich in Deutschland nach der Schneelastzone und Höhenlage des Standorts. Deutschland ist in unterschiedliche Schneelastzonen eingeteilt. Die genauen Werte für Ihr Zuhause finden Sie online beim DIBt; sie richten sich nach Verwaltungsgrenzen. Maßgeblich sind weiter die Dachform und -neigung.

Drei Faktoren bestimmen die Schneelast

• Schneelastzone: Je nach PLZ-Bereich sind unterschiedliche Schneelasten charakteristisch. Die Zonen reichen von geringeren Lastannahmen in schneeärmeren Regionen bis zu höheren Lasten in Mittelgebirgen, Alpenrandlagen und exponierten Bereichen.
• Höhe über dem Meeresspiegel: Innerhalb derselben Zone kann die Schneelast mit zunehmender Höhe deutlich steigen. Ein Standort auf 800 m ü. NN ist anders zu bewerten als ein Standort auf 200 m ü. NN.
• Dachform und -neigung: Aus der Schneelast am Boden wird über Formbeiwerte die Schneelast auf dem Dach abgeleitet. Bei flacheren Pultdächern bleibt ein großer Teil der Bodenlast relevant. Bei steileren Dächern kann sich die Lastannahme verändern.

Verwehungen und Anbauten können die Last erhöhen

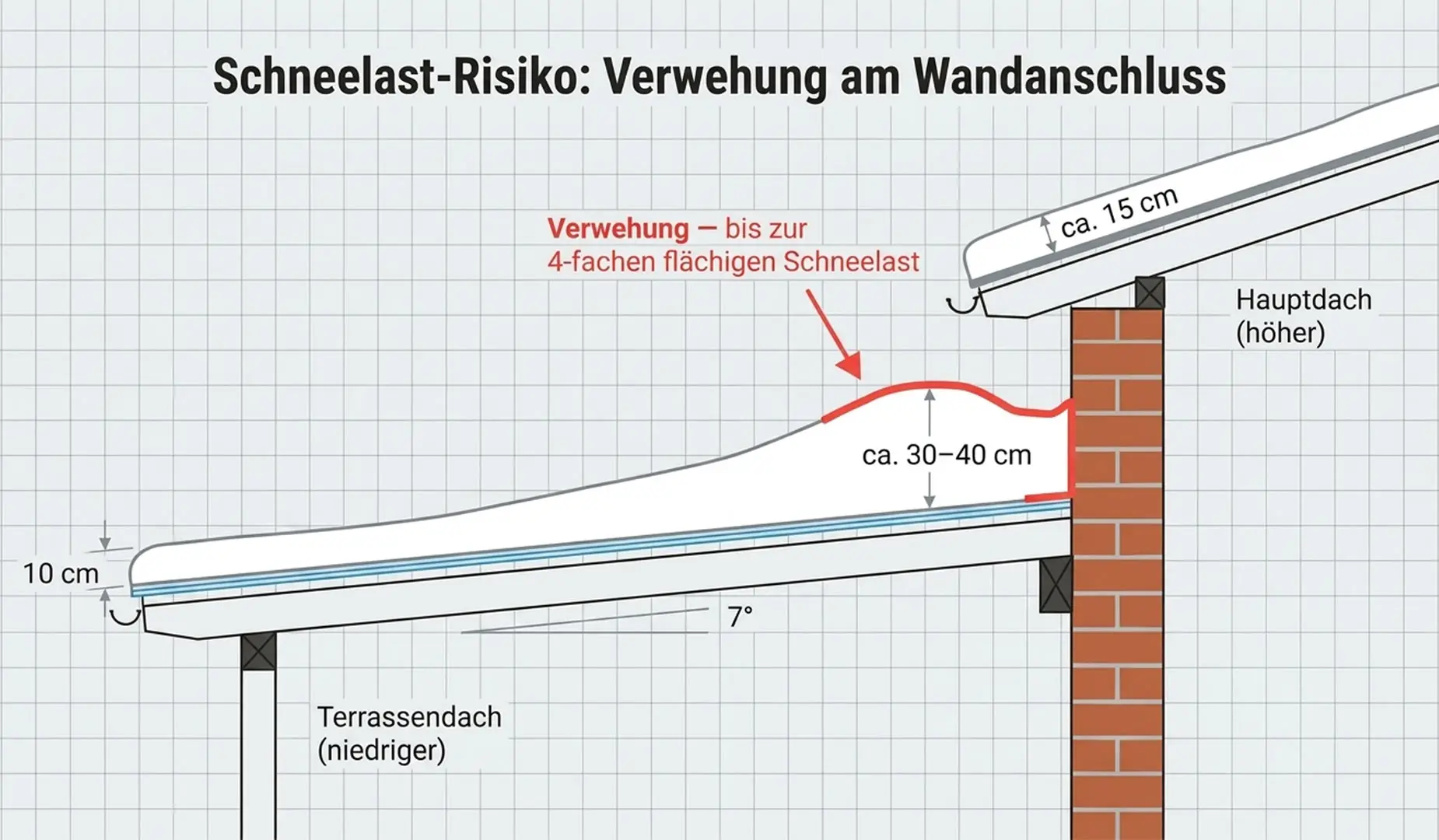

Die Schneelastzone beschreibt eine allgemeine Grundlast. Am Bauwerk können jedoch zusätzliche Effekte entstehen. Kritisch sind Anbauten an höhere Gebäude, Pultdächer am Wandanschluss, Höhenversätze, Gauben, Schornsteine oder nahe stehende Hindernisse.

Dort kann Schnee lokal stärker liegen bleiben oder vom höheren Dach auf die niedrigere Eindeckung abrutschen. Bei Terrassendächern an einer Hauswand kann das zu deutlich höheren Lasten in einzelnen Bereichen führen als auf der freien Dachfläche.

9.4 Windlast: Druck, Sog, Randbereiche und offene Seiten

Windlasten werden nach DIN EN 1991-1-4 mit nationalem Anhang betrachtet. Für leichte Konstruktionen wie Stegplattendächer ist Wind besonders relevant: Wind drückt nicht nur auf Flächen, er kann auch an Kanten und Ecken einen starken Sog erzeugen.

Winddruck und Windsog unterscheiden

Winddruck wirkt auf eine Fläche, Windsog in die entgegengesetzte Richtung: Er zieht an der Eindeckung. Gerade bei leichten Platten kann der Sog maßgebend werden, weil er Platten, Profile und Befestigungen nach oben belastet. Sind Klemmung, Schrauben oder Auflager nicht ausreichend ausgelegt, können sich Bauteile lösen.

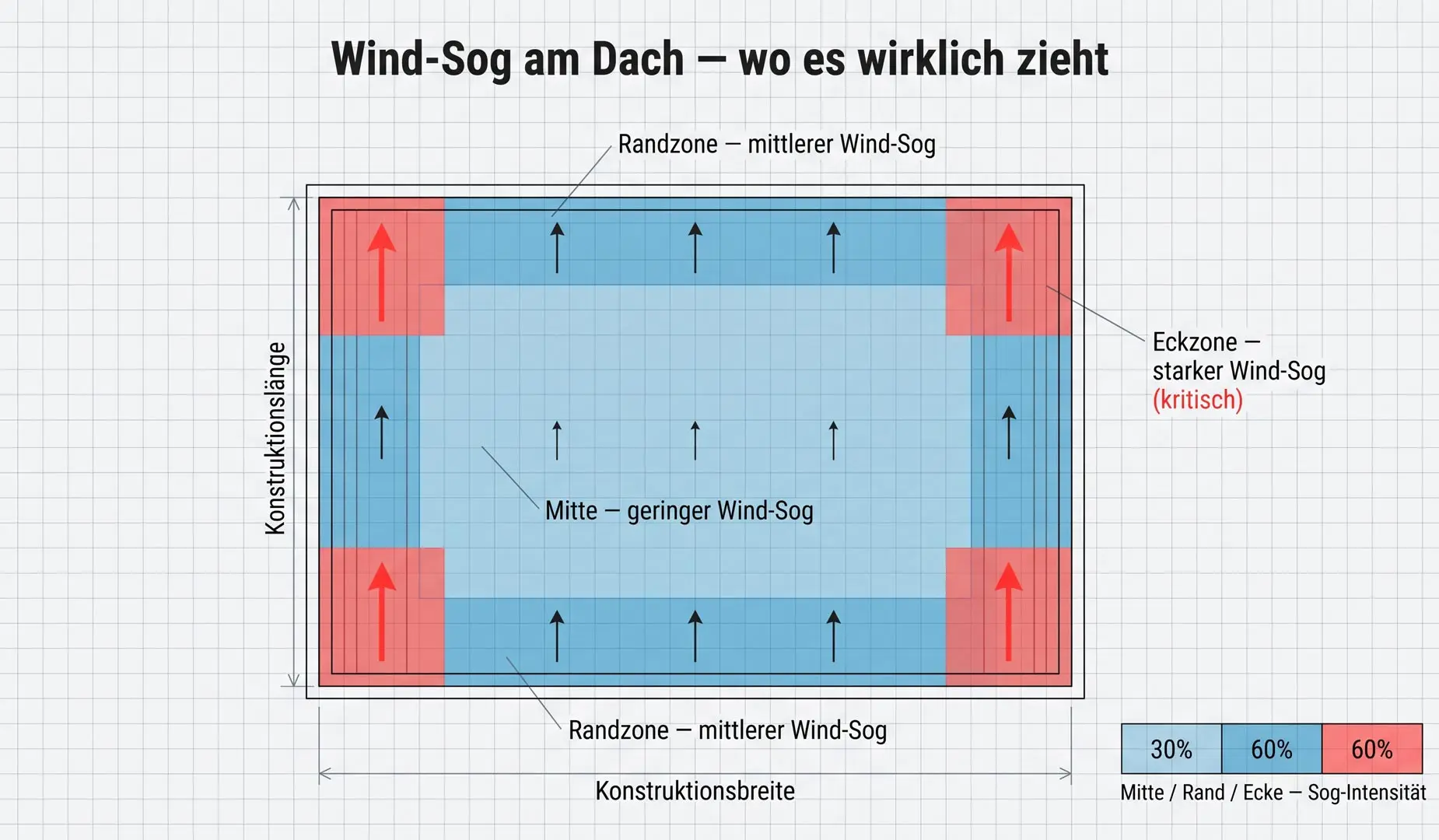

Anfällig sind Rand- und Eckbereiche. Dort lösen sich Luftströmungen ab und Wirbel entstehen, wodurch die Sogkräfte höher ausfallen als in der Mitte der Dachfläche. Deshalb dürfen Befestigung, Profilführung und Randabschlüsse nicht nur für das mittlere Feld gedacht werden.

Windzone, Gebäudehöhe und Umgebung

Die Windlast hängt unter anderem von Windzone, Gebäudehöhe, Geländekategorie und Umgebung ab. Freistehende Gebäude, offene Lagen, Hügel oder Küstennähe können höhere Windbeanspruchungen bedeuten als geschützte Innenstadtlagen.

• Windzone: Deutschland ist in vier Windzonen eingeteilt. Höhere Windzonen finden sich vor allem in exponierten und küstennahen Bereichen. Die konkrete Zuordnung erfolgt über die gültigen Windzonenkarten beziehungsweise DIBt-Angaben nach Verwaltungsgrenzen.
• Gebäudehöhe: Je höher die Konstruktion liegt, desto stärker kann die Windbeanspruchung werden.
• Geländekategorie: Offenes Gelände ist anders zu bewerten als dicht bebaute Umgebung.
• Rand- und Eckbereiche: Dort sind höhere Sogkräfte zu erwarten als in der Dachmitte.

Seitenteile verändern die Windlast

Geschlossene oder nachgerüstete Seitenteile können die Windbeanspruchung verändern. Sie reduzieren den Wind nicht automatisch. Je nach Konstruktion kann eine geschlossene Fläche wie ein Segel wirken und zusätzliche Kräfte in Dach, Pfosten, Profile und Befestigungen einleiten.

Planen Sie daher Seitenteile, Windschutzwände und spätere Einhausungen abhängig vom Dach. Wird eine offene Terrassenüberdachung später geschlossen, ist eine neue statische Bewertung ratsam.

9.5 Systemtabellen, Spannweiten und Befestigung

Stegplatten werden nicht losgelöst von der übrigen Konstruktion betrachtet. Die zulässige Spannweite bzw. Tragfähigkeit ergibt sich aus dem Gesamtsystem: Platte, Montageprofil, Sparrenabstand, Befestigung und angesetzte Lasten müssen zusammenpassen.

Hersteller stellen für ihre Platten und Montagesysteme häufig Systemtabellen bereit. Dort findet sich, welche Plattenstärke, welcher Aufbau und welcher Profilabstand bei bestimmten Lastannahmen zulässig sind. Diese Tabellen sind für Standardfälle die wichtigste Grundlage.

Wovon die zulässige Spannweite abhängt

• Plattenstärke und Aufbau: Eine 25 mm Mehrkammerplatte kann andere Spannweiten ermöglichen als eine zweischalige 16 mm Variante. Auch X-Strukturen, Kammerzahl und Wandungen spielen eine Rolle.
• Profilsystem: Klemmprofile, Verbundprofile, Randprofile und Auflageflächen müssen zur Plattenstärke und zur Belastung passen.
• Sparrenraster: Je größer der Abstand zwischen tragenden Auflagern, desto stärker wird die Platte beansprucht.
• Befestigung: Schrauben, Klemmung, Auflage und Randbereiche müssen Winddruck und Windsog aufnehmen können.
• Lastannahmen: Schnee, Wind, Dachneigung, Standort und Umgebung bestimmen, welche Tabellenwerte überhaupt anwendbar sind.

9.6 Wann Statiker oder Fachplanung nötig werden

Bei kleinen, einfachen und systemgerecht ausgeführten Standardkonstruktionen bieten die Herstellerangaben und Systemtabellen eine belastbare Orientierung. Kommen mehrere Risikofaktoren zusammen, empfiehlt sich eine objektbezogene Prüfung.

Typische Fälle, in denen ein Statiker oder Tragwerksplaner einbezogen werden sollte, zeigt die folgende Tabelle.

9.7 Angaben für Beratung oder Auslegung vorbereiten

Eine seriöse Einschätzung ist nur möglich, wenn die wichtigsten Projektdaten vorliegen. Das gilt für Beratung, Herstellerprüfung und Fachplanung gleichermaßen. Eine einfache Skizze mit klaren Maßen ist dabei oft hilfreicher als eine lange Beschreibung.

Diese Angaben sollten Sie bereithalten

• Standort: Adresse oder Postleitzahl für die Zuordnung von Schnee- und Windlastzone.
• Höhe über dem Meeresspiegel: wichtig für die Einordnung der Schneelast.
• Dachform: Pultdach, Satteldach, Walm, Sonderform oder Seitenteil.
• Dachneigung: Angabe in Grad oder als Höhenunterschied pro Meter.
• Maße der Eindeckung: Breite und Länge, bei Sonderformen alle relevanten Kantenmaße.
• Sparrenraster: Achsmaß, lichte Weite oder Außenmaß eindeutig benennen.
• Unterkonstruktion: Material, Auflager, Pfosten, Wandanschluss und vorhandene oder geplante Profile.
• Umgebung: Freistehend, dicht bebaut, Hanglage, Küstennähe, offene Lage oder Innenstadt.
• Anbausituation: Wandanschluss, Höhenversatz zum Hauptdach, angrenzende Bauteile oder mögliche Schneeverwehungen.
• Plattenwunsch: Material, Stärke, Aufbau, Farbe und geplantes Montagesystem.

Mit diesen Angaben lässt sich prüfen, ob eine zusätzliche Fachplanung nötig ist. Gleichzeitig werden Rückfragen reduziert, bevor Platten, Profile und Zubehör ausgewählt werden.

9.8 Häufige Irrtümer vermeiden

Irrtum 1: Eine dickere Platte ersetzt eine Tragkonstruktion

Stegplatten sind Eindeckungselemente, keine tragenden Dachbauteile im statischen Sinn. Eine dickere Platte kann zwischen zwei Auflagern mehr leisten als eine dünnere. Sie ersetzt aber keinen zu großen Sparrenabstand, keine schwache Unterkonstruktion und keine fehlende Aussteifung.

Irrtum 2: Seitenteile reduzieren automatisch die Windlast

Geschlossene Seitenteile können Wind abhalten, sie können aber auch zusätzliche Lasten erzeugen. Eine geschlossene Fläche wirkt je nach Situation wie ein Segel und leitet Kräfte in Dach, Pfosten, Profile und Befestigungen ein. Wer Seitenteile nachrüstet, sollte die Konstruktion neu bewerten.

Irrtum 3: Der Durchschnittswinter reicht als Maßstab

Schneelast wird nicht nach dem normalen Wintergefühl bemessen. Entscheidend sind die regelwerksbezogenen Lastannahmen für den Standort. Auch Ereignisse, die selten auftreten, müssen bei der Planung berücksichtigt werden.

Irrtum 4: Was beim Nachbarn hält, passt auch bei mir

Eine Nachbarkonstruktion ist kein belastbarer Nachweis. Schon kleine Unterschiede bei Spannweite, Lage, Dachneigung, Unterkonstruktion, Windangriff oder Schneeverwehung können zu anderen Anforderungen führen.

9.9 Checkliste herunterladen

Laden Sie die Praxis-Checkliste zu Schnee- und Windlast als PDF herunter. Sie hilft Ihnen, Standortdaten, Lastzonen, Dachform, Sparrenraster, Anbausituation und mögliche Risikofaktoren vor Beratung oder Planung systematisch zusammenzustellen.
