Aluprofil Thermosystem - 16 mm - Verbindungsprofil
Hinweise für den Zuschnitt
1) Die Eingabe der Zuschnitte gilt je ausgewähltem Format. Haben Sie beim Längenzuschnitt z.B. 2 x Länge angegeben und legen 2 Produkte in den Warenkorb, erhalten Sie insgesamt 4 Zuschnitte.

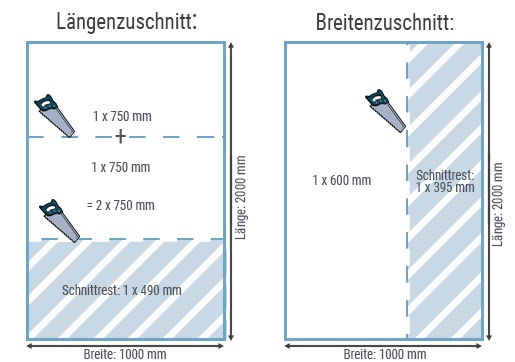

2) Die Breite des Sägeblatts beträgt in der Regel 5 mm (siehe Zuschnittsschema)
3) Die kleinste Zuschnittsbreite / Zuschnittslänge beträgt 100 mm
4) Zuschnittreste werden soweit nicht anders von Ihnen gewünscht dem Recycling zugeführt.
Beachte: Bei HPL sind die ersten 10 laufenden Meter kostenfrei. Bei einer hohen Anzahl an Zuschnitten bitten wir vorab um Preisanfrage bezüglich der eventuell anfallenden Schnittkosten.
*Ihre Rabatte richten sich nach dem Warenwert Ihrer Bestellung und werden automatisch im Warenkorb abgezogen, sobald der jeweilige Warenwert erreicht ist.
Technische Daten Aluprofil Thermosystem - 16 mm - Verbindungsprofil
Zur Befestigung von 16 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang
Aluminium Profil (2-teilig) inkl. Distanzleisten und eingezogener Lippendichtung
Hinweis
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Zur Befestigung von 16 mm Stegplatten und Doppelstegplatten auf Unterkontstruktionen
Lieferumfang
Aluminium Profil (2-teilig) inkl. Distanzleisten und eingezogener Lippendichtung
Hinweis
Leider lassen sich transportbedingt leichte Gebrauchsspuren an der Ware nicht vermeiden. Überwiegend sind solche kleinen Kratzer nur aus nächster Nähe sichtbar und daher nicht reklamationswürdig.
Produktbeschreibung Aluprofil Thermosystem - 16 mm - Verbindungsprofil
Das Aluminium-Thermosystem: optimaler Wärmeschutz
Bestimmte Konstruktionen am Haus, wie zum Beispiel eine Wintergartenbedachung, erfordern gewissenhafte Wärmeschutzmaßnahmen. Dazu gehört einerseits die Verwendung von speziellen Thermo-Doppelstegplatten aus Polycarbonat, andererseits – und daran anknüpfend – der Einsatz eines „klimaregulierenden“ Verlegesystems. Ein solches ist das Thermosystem. Es ist gedacht für 16- und 25-mm-Stegplatten. Die Aluprofile kommen auf Holz-, Leimbinder- und Metallkonstruktionen zum Einsatz.
Verbindungsprofile für Stegplatten mit 16 mm Stärke

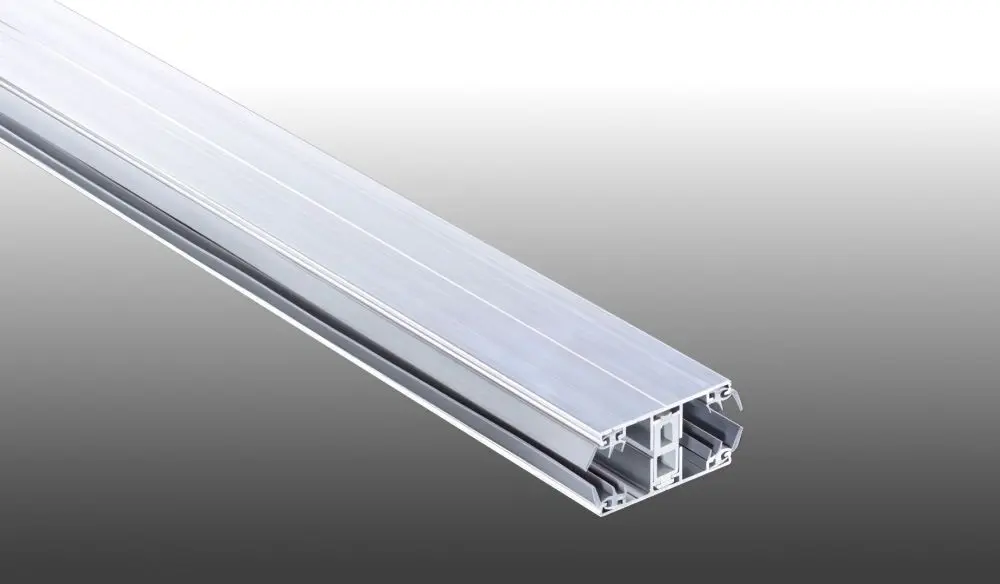

Die pressblanken Thermo-Verbindungsprofile für Stegplatten mit 16 mm Plattendicke bestehen aus Aluminium und setzen sich jeweils aus drei Teilen zusammen: dem Ober-, der PVC-Distanzleiste und dem Unterprofil. Die Profile besitzen eine Breite von 60 mm und eine ungefähre Höhe von 32,2 mm. Sowohl das Oberprofil als auch das Unterprofil sind mit zwei Lippendichtungen versehen. Bevor Sie das Thermosystem montieren, bringen Sie bitte einen Abschlusswinkel an. Dieser verhindert das Abrutschen der Polycarbonat Stegplatte - 16 / 23 mm - Weiß-Opal - Fachwerk in die Regenrinne. Der „Bremswinkel“ wird am unteren Ende der Sparren befestigt. Anschließend schrauben Sie die Unterprofile alle 25 cm mit TX-Edelstahlschrauben 4,8 x 32 mm mittig auf die Unterkonstruktion auf. Die Aluminium-Profile sind hierzu bereits links und rechts neben der Aufnahme für die Dichtungen mit einer Bohrnut ausgerüstet. Im nächsten Schritt schieben Sie die PVC-Distanzleisten in die mittige Aufnahme. Die Oberprofile werden mit den PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben 5,5 x 25 mm miteinander verbunden. Bei Verwendung des Thermosystems als Terrassenüberdachung („kalte Lösung“) empfiehlt es sich jedoch, besser selbstbohrende Edelstahlschrauben 5,5 x 85 mm zu verwenden. So erhalten Sie eine doppelt verschraubte Konstruktion, die sehr gut gegen Windlast geschützt ist.
Thermo-Verbindungsprofile bestehen aus drei Teilen
Und darauf sollten Sie beim Thermosystem auch Acht geben. Ziehen Sie die Schrauben nur so weit an, bis ein leichtes Quetschen der Abdichtscheibe durch den Schraubkopf erfolgt. Am Schraubenteller darf es zu keinen Verformungen kommen. Installieren Sie die Schrauben im rechten Winkel zur Platte, dann ist für optimalen Halt gesorgt.
Produktbeschreibung Aluprofil Thermosystem - 16 mm - Verbindungsprofil
Das Aluminium-Thermosystem: optimaler Wärmeschutz
Bestimmte Konstruktionen am Haus, wie zum Beispiel eine Wintergartenbedachung, erfordern gewissenhafte Wärmeschutzmaßnahmen. Dazu gehört einerseits die Verwendung von speziellen Thermo-Doppelstegplatten aus Polycarbonat, andererseits – und daran anknüpfend – der Einsatz eines „klimaregulierenden“ Verlegesystems. Ein solches ist das Thermosystem. Es ist gedacht für 16- und 25-mm-Stegplatten. Die Aluprofile kommen auf Holz-, Leimbinder- und Metallkonstruktionen zum Einsatz.
Verbindungsprofile für Stegplatten mit 16 mm Stärke
Die pressblanken Thermo-Verbindungsprofile für Stegplatten mit 16 mm Plattendicke bestehen aus Aluminium und setzen sich jeweils aus drei Teilen zusammen: dem Ober-, der PVC-Distanzleiste und dem Unterprofil. Die Profile besitzen eine Breite von 60 mm und eine ungefähre Höhe von 32,2 mm. Sowohl das Oberprofil als auch das Unterprofil sind mit zwei Lippendichtungen versehen. Bevor Sie das Thermosystem montieren, bringen Sie bitte einen Abschlusswinkel an. Dieser verhindert das Abrutschen der Polycarbonat Stegplatte - 16 / 23 mm - Weiß-Opal - Fachwerk in die Regenrinne. Der „Bremswinkel“ wird am unteren Ende der Sparren befestigt. Anschließend schrauben Sie die Unterprofile alle 25 cm mit TX-Edelstahlschrauben 4,8 x 32 mm mittig auf die Unterkonstruktion auf. Die Aluminium-Profile sind hierzu bereits links und rechts neben der Aufnahme für die Dichtungen mit einer Bohrnut ausgerüstet. Im nächsten Schritt schieben Sie die PVC-Distanzleisten in die mittige Aufnahme. Die Oberprofile werden mit den PVC-Distanzleisten durch selbstbohrende Edelstahlschrauben 5,5 x 25 mm miteinander verbunden. Bei Verwendung des Thermosystems als Terrassenüberdachung („kalte Lösung“) empfiehlt es sich jedoch, besser selbstbohrende Edelstahlschrauben 5,5 x 85 mm zu verwenden. So erhalten Sie eine doppelt verschraubte Konstruktion, die sehr gut gegen Windlast geschützt ist.
Thermo-Verbindungsprofile bestehen aus drei Teilen
Und darauf sollten Sie beim Thermosystem auch Acht geben. Ziehen Sie die Schrauben nur so weit an, bis ein leichtes Quetschen der Abdichtscheibe durch den Schraubkopf erfolgt. Am Schraubenteller darf es zu keinen Verformungen kommen. Installieren Sie die Schrauben im rechten Winkel zur Platte, dann ist für optimalen Halt gesorgt.
