Verbindungsschraube
| 5% | ab | 499 €* |
| 7% | ab | 1499 €* |
| 9% | ab | 2499 €* |
Technische Daten Verbindungsschraube
| Profile |
|
| Material |
|
| Beschichtung |
|
| Maße |
|
| Eigenschaften |
|
| Einsatz |
|
| Hinweis |
|
| Lieferinformation |
|
Produktbeschreibung Verbindungsschraube

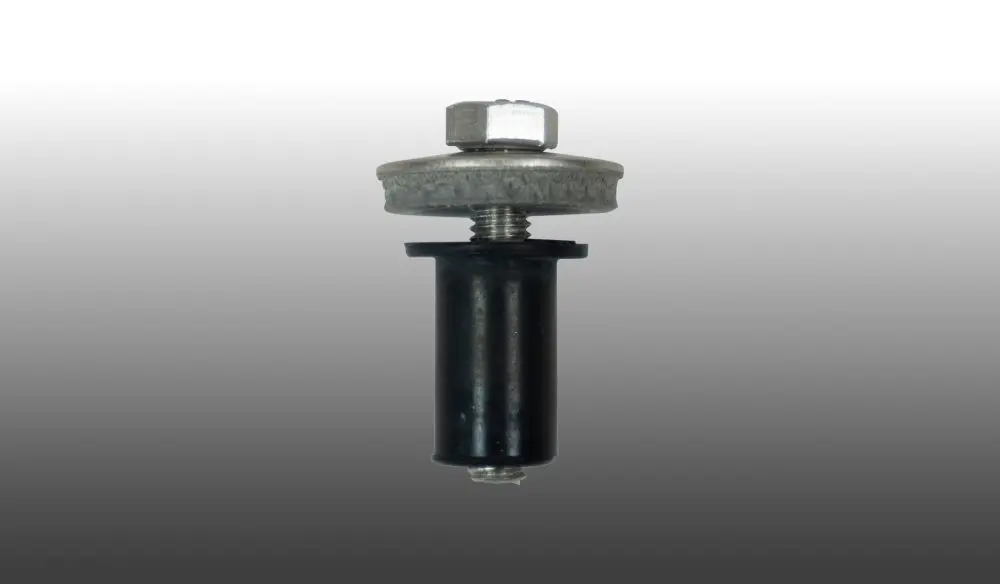

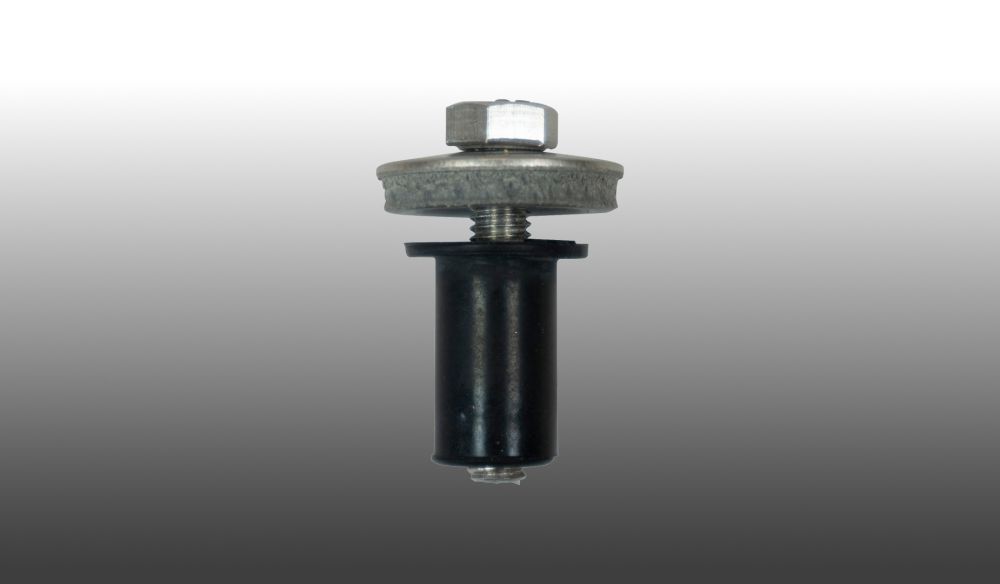

9,5 x 22 mm Verbindungsschraube aus Edelstahl mit EPDM-Dichtung
Die Master-Plug 9,5 x 22 mm Verbindungsschraube ist ein spezialisiertes Befestigungselement, das vor allem im Dach- und Fassadenbau eingesetzt wird. Sie dient primär dazu, – also Lichtplatten aus Kunststoff (PC, PVC, Acryl) – mit – das heißt Profilblechen aus Stahl oder Aluminium – zu verbinden. Man setzt sie dort ein, wo sich die Materialien überlappen, um eine stabile und dichte Verbindung zu gewährleisten, ohne direkt in die Unterkonstruktion zu schrauben.
Info: Die Verbindungsschraube ist für die Profile 138/20, 207/35, S 76/18, 177/47, 250/47, 333/45 und 500/33 geeignet..
So erfolgt die korrekte Montage der Verbindungsschraube
Für eine fachgerechte Installation sollten Sie folgende Schritte beachten:
- Vorbohren: Die Lichtplatte muss an der Verbindungsstelle passend vorgebohrt werden. Der Bohrdurchmesser sollte groß genug sein, damit sich die Platte bei Wärme ausdehnen kann, ohne am Schraubenschaft zu reiben (meist ca. 10-12 mm).
- Positionierung: Die Schraube wird durch die Überlappung von Lichtplatte und Profilblech gesteckt. Das schwarze Gummiteil (der „Plug“) sitzt dabei im Bohrloch.
- Festziehen: Beim Anziehen der Sechskantschraube zieht sich der Gummikörper zusammen und spreizt sich unter dem Blech auf. Dadurch entsteht eine kraftschlüssige Verbindung.
- Schraubabstand: In der Regel genügt ein Abstand von ca. 50 cm zwischen den einzelnen Schrauben entlang der Überlappung.
Für Mischkonstruktionen aus Lichtplatten und Profilblechen ideal
Im Vergleich zu herkömmlichen bietet dieses System spezifische Vorzüge für Mischkonstruktionen:
- Spannungsausgleich: Da Metall und Kunststoff unterschiedliche Ausdehnungskoeffizienten haben, wirkt der Gummikörper als Puffer. Er verhindert Spannungsrisse in den empfindlichen Lichtplatten bei Temperaturschwankungen.
- Dichtigkeit: Die integrierte EPDM-Dichtung unter dem Schraubenkopf dichtet das Bohrloch zuverlässig gegen Regen- und Spritzwasser ab.
- Korrosionsschutz: Gefertigt aus Edelstahl (A2), sind die Schrauben extrem witterungsbeständig und rosten nicht.
- Einfache Handhabung: Die Montage erfordert kein Spezialwerkzeug (ein Standard-Steckschlüssel genügt) und ermöglicht eine schnelle Fixierung der Platten untereinander.
Sollten Sie dazu noch weitere Informationen benötigen, beraten wir Sie gerne persönlich im Chat oder telefonisch unter 04101 835 5120.
- Maße: 4,5 x 35 / 45 / 55 / 65 / 80 / 100 mm
- Menge: 100 Stk. / Beutel
- Maß: 4,8 x 19 / 20 / 35 / 60 / 80 mm
- In 15 Farben erhältlich
